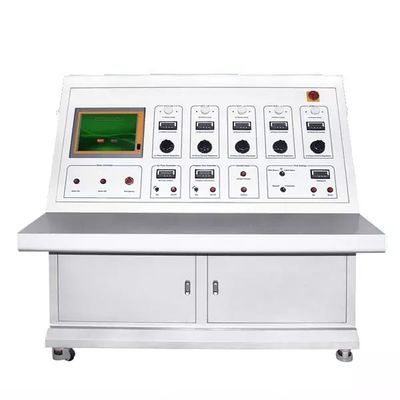

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

ปริมาตรเทคนิค

1.แหล่งความร้อน: AGF แบบเบนบอน โปรเปานก๊าซเผา
2สร้างขึ้นด้วย 3 แถวของหลุมข้าม ความกว้างหน้าเฉลี่ยของเตาเผา: 15 มิลลิเมตร กว้างหลุม: 1.32 มิลลิเมตร ระยะห่างระหว่างศูนย์: 3.2 มิลลิเมตร
3.แถวหลุมที่เคลือบในหลุมผู้ขับเพื่ออนุรักษ์ไฟในทั้ง 2 ด้านของแผ่นเผา
4.สอง thermocouples ถูกติดตั้งแนวนอนแยก 45mm ซ้ายและขวาของเส้นศูนย์กลาง burner เพื่อตรวจสอบอุณหภูมิ
5. เครื่องควบคุมการไหลของมวล เพื่อควบคุมการไหลของก๊าซและอากาศ ความแม่นยําไม่น้อยกว่า 1.5%
6.โปรแกรมสามารถแสดงอุณหภูมิการปรับขนาดเครื่องเผาไหม้, ปรอเปนและอากาศอัตราการไหลเวียน เป็นต้น
7.กระแสไฟฟ้าถูกนํามาให้โดยเครื่องแปลงดาวสามเฟสที่มีกําลังเพียงพอในการรักษาความแรงดันการทดสอบที่ต้องการเมื่อความสมบูรณ์แบบของวงจรไม่สามารถรักษาได้
8.ตัวชี้สัญญาณเชื่อมต่อตัวนํา (ตัวชี้สัญญาณ LED) เพื่อสร้างกระแสไฟฟ้า
9ค่าความดันถูกกําหนดโดยอัตโนมัติโดยโปรแกรมและปรับโดยตัวควบคุมแผ่น
10.การแสดงข้อมูลกระแสไฟฟ้าและแรงดันด้วยดิจิตอล ความแม่นยําของกระแสไฟฟ้าคือ 0.001A
11. ป้องกันกระแสไฟฟ้าโดยใช้ไฟฟิวส์ด้วย 2A
12ข้อมูลการวัดในเวลาจริงของกระแสไฟฟ้าและความดันทั้งหมดถูกรวบรวมโดยคอมพิวเตอร์ และเส้นโค้งของกระแสไฟฟ้าและความดันถูกผลิต
13เมื่อความสมบูรณ์แบบของวงจรไม่สามารถรักษาได้ ไฟชี้วัดที่ตรงกันจะดับ คอมพิวเตอร์จะกําหนดสถานะและบันทึกเวลาโดยอัตโนมัติและส่งสัญญาณเตือนเสียงและแสง.

ลักษณะสินค้า

1อุปกรณ์รองรับตัวอย่างจะต้องเป็นอย่างที่หมวกหรือปลายที่คุ้มกันของสายไฟฟ้าหรือตัวอย่างสายไฟฟ้าจะรองรับเป็นแนวราบปลายหนึ่งของตัวอย่างถูก clamped โดย clamp ที่ตั้งเพื่อป้องกันการเคลื่อนไหวส่วนกลางของสายไฟถูกสนับสนุนโดยแหวนโลหะสอง 300 มมห่างกันแหวนโลหะและส่วนโลหะอื่น ๆ ของอุปกรณ์การสนับสนุนเป็นพื้นดินอย่างดีกว้างภายในของวงแหวนโลหะประมาณ 150 มิลลิเมตร และใช้แท่งกลมที่มีกว้าง 10 ± 2 มิลลิเมตร
2. แหล่งจุดไฟคืออเมริกัน AGF โพรเปาเนียมริบบอนเผาด้วยความยาวของจมูก 500 มิลลิเมตรและความกว้างของจมูก 15 มิลลิเมตร32 มิลลิเมตรและระยะห่างศูนย์กลาง 3.2 มิลลิเมตร มีรูเล็กๆ ในแต่ละด้านของจมน้ํา มีรูเล็กๆ เป็นรูนําในการรักษาการเผาไหม้ของไฟ และความอนุญาตด้านขนาดคือ ± 5%
3. เครื่องควบคุมการไหลของมวลที่นําเข้าควบคุมการไหลของก๊าซและอากาศ, และความแม่นยําการอ่านไม่น้อยกว่า 1.5%;
4. วาล์วลดความดันนําเข้าสามารถให้ความดันออกของ 0.1Mpa±3pa;
5.เครื่องวัดความดันนําเข้า สามารถให้ความดันช่วง 0-200kpa;
6. นําเข้า Omega thermocouple กว้าง 1.5 มิลลิเมตรสําหรับการปรับอุณหภูมิเครื่องเผา;
7สามารถตั้งเวลาทดสอบเผาไหม้และตัดก๊าซโดยอัตโนมัติ
8. โปรแกรมการทดสอบมาตรฐาน สามารถแสดงอุณหภูมิการปรับระดับเครื่องเผาไหม้, การไหลของโพรเปาน, การไหลของอากาศ
9การทดสอบนี้ใช้กับสายไฟฟ้าที่มีความกระชับกําลัง 0.6/1.0 KV และต่ํากว่า
10ระหว่างการทดสอบ, กระแสที่ใช้ในการตรวจสอบความต่อเนื่องจะผ่านผ่านตัวนําทั้งหมดของสายไฟฟ้า. กระแสนี้ถูกให้โดยเครื่องแปลงดาวสามเฟสเครื่องแปลงมีความจุที่เพียงพอในการรักษาความแรงดันการทดสอบที่ต้องการเมื่อกระแสการรั่วไหลถูกอนุญาตในปลายอีกของตัวอย่างตัวนําแต่ละตัว หรือชุดของตัวนําแต่ละตัวเชื่อมต่อกับอุปกรณ์ชี้ (ตัวชี้ LED) เพื่อสร้างกระแสผ่านที่สามารถรับข้อมูลในโปรแกรมคอมพิวเตอร์ได้;
11. การตั้งค่าแรงดันสามารถเข้าโดยคอมพิวเตอร์, ตัดค่าแรงดันโดยอัตโนมัติ. ความดันแรงดันยังสามารถปรับผ่านปุ่มแผ่น;
12การป้องกันกระแสไฟฟ้าในวงจรทดสอบใช้ไฟฟิวส์ และสอดคล้องกับประเภท D II ที่ระบุใน GB 13539.5. เฟยส์มาตรฐาน 2A. ง่ายที่จะเปลี่ยน. และใช้สับเปลี่ยนวงจรขนาดเล็กนําเข้าเพื่อปกป้องวงจรทดสอบแต่ละ;
13. ข้อมูลปัจจุบันและแรงดันของสายทดสอบทั้งหมดผ่านเครื่องมือรอง, แสดงดิจิตอล, ความแม่นยําของปัจจุบันการทดสอบคือ 0.001A, และปัจจุบันจริงคือ 0.25A คือกระแสทดสอบที่ดีที่สุด;
14. ข้อมูลการวัดในเวลาจริงของกระแสไฟฟ้าและแรงดันทั้งหมดถูกรวบรวมโดยคอมพิวเตอร์และผลิตโค้งกระแสไฟฟ้าและแรงดัน, แสดงโค้งกระแสไฟฟ้าและแรงดันของสายไฟแต่ละในสภาพไฟ,และการกําหนดผลการป้องกันไฟ การวิเคราะห์เพิ่มเติมของสายไฟเป็นฟังก์ชันของเวลาไฟข้อมูลสุดท้ายถูกเก็บไว้ในฐานข้อมูลคอมพิวเตอร์ และรายงานมาตรฐานถูกผลิตเพื่อให้เข้าถึงง่าย;
15. การปรับอุณหภูมิของลมไฟก่อนการทดสอบ, การปรับอุณหภูมิที่ป้อมกันที่นําเข้าถูกปรับอุณหภูมิ, อุณหภูมิการปรับอุณหภูมิถูกเก็บโดยคอมพิวเตอร์อย่างน้อย 10 นาที,และโหมดไฟถูกเลือกในคอมพิวเตอร์. ตามโหมดการให้ไฟคอมพิวเตอร์ดําเนินการเก็บตัวอย่างในสภาพคงที่และคํานวณความแตกต่างตามอุณหภูมิที่รวบรวม และให้รายงานการตรวจสอบเก็บรายงานและเก็บมันในฐานข้อมูล เพื่อรับรองความน่าเชื่อถือและอํานาจของการตรวจสอบ;
16. ระหว่างการทดสอบ, ก๊าซและอากาศผู้ช่วยทั้งสองเป็นผู้ควบคุมการไหลของมวล, และ venturi เป็นผสม, คอมพิวเตอร์ควบคุม valve การไหลโดยอัตโนมัติ,และข้อมูลถูกบันทึกในเวลาจริงในฐานข้อมูลคอมพิวเตอร์ควบคุมอัตโนมัติสัดส่วนของก๊าซและอากาศที่ช่วยในการทําให้การเผาไหม้เต็มที่, ผลิตไฟคงที่และการตั้งค่าอุณหภูมิไฟ;
17. เมื่อวงจรมีพลังงานปกติ, วงจรแต่ละรับแสงชี้วัดนําเข้า. เมื่อสายไม่สมบูรณ์ภายใต้สภาพไฟ, ตัวชี้วัดวงจรที่ตรงกันจะดับคอมพิวเตอร์กําหนดสถานะปัจจุบันโดยอัตโนมัติและควบคุมเสียงและแสงสัญญาณเตือน.

การใช้งาน: เครื่องทดสอบไฟของสายและสายไฟใช้ในการทดสอบความทนทานไฟของสายไฟสําหรับสายไฟหรือกรีดและเผาไหม้ในไฟที่ไม่น้อยกว่า 750 °C และ 950 °C เพื่อทดสอบความสมบูรณ์ของสายไฟเพื่อรักษาวงจร.

มาตรฐาน

IEC:IEC 60331-11&12:2002,IEC 60331-21 ~ 23:1999
IEC 60331 การทดสอบสําหรับสายไฟฟ้าในสภาพไฟฟอร์ ความสมบูรณ์แบบวงจร
IEC 60331 ตอนที่ 11 ไฟคนเดียวที่อุณหภูมิไฟอย่างน้อย 750 ̊C
IEC 60331 ส่วน 21 สายไฟฟ้าความแรงดันระดับสูงสุดถึง 0.6/1kV
IEC 60331 ตอนที่ 12 ไฟที่มีแรงกระแทกที่อุณหภูมิไฟอย่างน้อย 830 ̊C
IEC 60331 ส่วน 31 ไฟที่มีแรงกระแทก สายไฟฟ้าแรงดันระดับสูงสุดถึง 0.6/1kV
ขนาด:1750 mm (W) x 680 mm (D) x 1400 mm (H)
น้ําหนัก:160 กิโลกรัม

ความต้องการในการติดตั้ง

ระบบไฟฟ้า: AC 380V 3 ขั้นตอน, 50/60Hz, 30A
อุณหภูมิบริเวณ: การทํางาน 10°C ถึง 35°C
ห้องทดสอบ: 3,000 mm (W) x 3,000 mm (D) x 3,000 mm (H)
ก๊าซ: อากาศและโปรปาน
