เครื่องทดสอบการสูญเสียไดอิเล็กตริกและความต้านทานของหม้อแปลงไฟฟ้าสำหรับน้ำมันฉนวน

สถานที่กำเนิด ตงกวน กวางตุ้ง
ชื่อแบรนด์ SKYLINE
ได้รับการรับรอง calibration certificate
หมายเลขรุ่น SL-OA28
จำนวนสั่งซื้อขั้นต่ำ 1
ราคา ต่อรองได้
รายละเอียดการบรรจุ ส่งออกบรรจุภัณฑ์
เวลาการส่งมอบ 5-8 วันทำการ
เงื่อนไขการชำระเงิน L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต 200sets / ต่อเดือน
รายละเอียดสินค้า
สภาพการใช้งาน: -5℃∽40℃ RH<80% แหล่งพลังงาน: AC 110V±10% โดยไม่จำกัดความถี่
เอาท์พุตไฟฟ้ากระแสสลับแรงสูง: 400V∽2200V ±2% ทุก 100V 50VA เอาต์พุต DC แรงดันสูง: 200V∽600V ±2%
เตาอินดักชั่นควบคุมอุณหภูมิ: กำลังไฟสูงสุด 500W ระยะควบคุมอุณหภูมิ: <100 ℃
ข้อผิดพลาดในการวัดอุณหภูมิ: ±0.5℃ ข้อผิดพลาดในการควบคุมอุณหภูมิ: 0.1 ℃
เวลาควบคุมอุณหภูมิ: อุณหภูมิห้อง 100℃ <20นาที ช่วงการวัด: tgδ ไร้ขีดจำกัด, Cx 15PF-300PF;Rx 10M-20TΩm
การแก้ไข: tgδ 0.001%;Cx 0.001pF; อาร์เอ็กซ์ 0.01 ความแม่นยำ: △tgδ:±(Reading*0.5%+0.020%) ;△ Cx:±(Reading*0.5%+0.5PF) ; △tgδ:±(กำลังอ่าน*0.5%+0.020%) ;△
ค่าคงที่การสูญเสียอิเล็กทริกสัมพัทธ์: ε คำนวณโดยอัตโนมัติ ต้านทานน้ำมัน DC: R x คำนวณโดยอัตโนมัติ
การนำน้ำมัน DC: G x คำนวณโดยอัตโนมัติ ความต้านทานของปริมาตร: ρ คำนวณโดยอัตโนมัติ
การนำไฟฟ้าจำนวนมาก: σ คำนวณโดยอัตโนมัติ ขนาด: 410(ย)×265(ก)×285(ส)มม
น้ําหนัก: 18 กก
เน้น:

เครื่องทดสอบการสูญเสียและความต้านทานไฟฟ้า

,

อุปกรณ์ทดสอบการวิเคราะห์ความต้านทานไฟฟ้า

,

อุปกรณ์ทดสอบการวิเคราะห์การสูญเสียน้ำมัน

คําอธิบายสินค้า

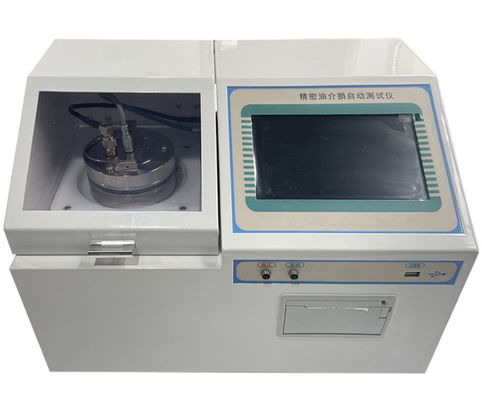

SL-OA28 เครื่องทดสอบการสูญเสียอิเล็กทริกและความต้านทานไฟฟ้าสำหรับฉนวนน้ำมัน

เครื่องทดสอบการสูญเสียไดอิเล็กตริกและความต้านทานของหม้อแปลงไฟฟ้าสำหรับน้ำมันฉนวน

รายละเอียดสินค้า

เครื่องทดสอบการสูญเสียไดอิเล็กทริกของน้ำมันฉนวนเป็นเครื่องมือที่มีความแม่นยำสูง ซึ่งสามารถนำไปใช้ในการวัดมุมการสูญเสียไดอิเล็กตริกและความต้านทานเชิงปริมาตรของน้ำมันฉนวน ฯลฯ มันถูกรวมเข้ากับถ้วยน้ำมันสำหรับการสูญเสียไดอิเล็กตริก อุปกรณ์ควบคุมอุณหภูมิ เซ็นเซอร์อุณหภูมิ สะพานทดสอบ สำหรับการสูญเสียไดอิเล็กทริก แหล่งกำเนิดไฟฟ้าทดลอง AC ตัวเก็บประจุมาตรฐาน เครื่องวัดความต้านทานสูง และไฟฟ้ากระแสตรงแรงดันสูง เป็นต้น โหมดการให้ความร้อนขั้นสูงที่สุดของการเหนี่ยวนำความถี่สูงถูกนำไปใช้กับส่วนให้ความร้อนของเครื่องมือนี้ ซึ่งมีข้อดีคือไม่สัมผัส ของถ้วยน้ำมันและชุดทำความร้อน การทำความร้อนที่เป็นเนื้อเดียวกัน ความเร็วที่รวดเร็ว และการควบคุมที่สะดวก เป็นต้น โหมดการแปลง AC-DC-AC ถูกนำไปใช้กับแหล่งไฟฟ้าทดลอง AC เพื่อหลีกเลี่ยงปัญหาในการวัดอย่างถูกต้องภายใต้ความผันผวนของแรงดันและความถี่แม้ว่าเครื่องกำเนิดไฟฟ้ากำลังทำงาน เครื่องมือก็สามารถทำงานได้อย่างถูกต้องตัวเก็บประจุมาตรฐานด้านในคือตัวเก็บประจุแบบพองลมสามขั้ว SF6 ซึ่งการสูญเสียไดอิเล็กทริกและความจุจะไม่ได้รับผลกระทบจากอุณหภูมิและความชื้นของสิ่งแวดล้อม เป็นต้น ด้วยวิธีนี้ ความแม่นยำของเครื่องมือจึงได้รับการรับประกันตามความสอดคล้องหลังจากการใช้งานเป็นเวลานาน



เครื่องมือนี้ใช้เทคโนโลยีดิจิทัลทั้งหมด ซึ่งทั้งหมดนี้เป็นการวัดแบบอัจฉริยะและอัตโนมัติ และโหมดการวัดที่หลากหลายมาพร้อมกับหน้าจอสีควบคุมระบบสัมผัสหน้าจอขนาดใหญ่ 7 นิ้ว และเมนูภาษาจีนเต็มรูปแบบทุกขั้นตอนจะได้รับการแจ้งเตือนเป็นภาษาจีน และสามารถพิมพ์ผลการทดสอบได้ เพื่อให้ผู้ปฏิบัติงานสามารถใช้งานได้อย่างชำนาญโดยไม่ต้องผ่านการฝึกอบรมอย่างมืออาชีพ



คุณสมบัติ

1. ใช้วิธีการให้ความร้อนแบบเหนี่ยวนำความถี่สูงขั้นสูงที่สุด ซึ่งมีข้อดีของการไม่สัมผัสระหว่างถ้วยน้ำมันและตัวทำความร้อน ความร้อนสม่ำเสมอ ความเร็วที่รวดเร็ว และการควบคุมที่สะดวก



2. เครื่องมือภายในใช้เทคโนโลยีดิจิตอลเต็มรูปแบบ, การวัดอัตโนมัติอัจฉริยะทั้งหมด, ประเภทการวัดโหมดที่หลากหลาย, พร้อมกับหน้าจอสีหน้าจอสัมผัสขนาดใหญ่ 7 นิ้ว



3. เครื่องมือนี้ใช้เทคโนโลยีดิจิตอลเต็มรูปแบบ การวัดอัตโนมัติอัจฉริยะทั้งหมด โหมดการวัดหลายโหมด พร้อมกับหน้าจอสีระบบสัมผัสขนาดใหญ่ 7 นิ้ว เมนูภาษาจีนเต็มรูปแบบ

พารามิเตอร์ทางเทคนิค

1 สภาพการใช้งาน -5℃∽40℃ RH<80%
2 แหล่งพลังงาน AC 110V±10% โดยไม่จำกัดความถี่
3 เอาท์พุตแรงดันสูง AC 400V∽2200V ±2% ทุก 100V 50VA
4 เอาต์พุต DC แรงดันสูง 200V∽600V ±2%
5 เตาอินดักชั่นควบคุมอุณหภูมิ กำลังไฟสูงสุด 500W
6 ช่วงการควบคุมอุณหภูมิ <100 ℃
7 ข้อผิดพลาดในการวัดอุณหภูมิ ±0.5℃
8 ข้อผิดพลาดในการควบคุมอุณหภูมิ 0.1 ℃
9 เวลาควบคุมอุณหภูมิ อุณหภูมิห้อง 100℃ <20นาที
10 ช่วงการวัด tgδ ไร้ขีดจำกัด
    ซีเอ็กซ์15PF-300PF
    Rx 10M-20TΩm
11

ปณิธาน



tgδ 0.001%
    Cx 0.001pF
    อาร์เอ็กซ์ 0.01
12 ความแม่นยำ

△tgδ:

△ คx :

△ Rx :

±(การอ่าน*0.5%+0.020%)

±(การอ่าน*0.5%+0.5PF)

±การอ่าน * 10%

13 ค่าคงที่การสูญเสียอิเล็กทริกสัมพัทธ์ ε คำนวณโดยอัตโนมัติ
14 ต้านทานน้ำมัน DC อาร์เอ็กซ์ คำนวณโดยอัตโนมัติ
15 การนำน้ำมัน DC G x คำนวณโดยอัตโนมัติ
16 ความต้านทานของปริมาตร ฉ คำนวณโดยอัตโนมัติ
17 การนำไฟฟ้าจำนวนมาก σ คำนวณโดยอัตโนมัติ
18 มิติ 410(ย)×265(ก)×285(ส)มม
19 น้ำหนัก 18 กก
