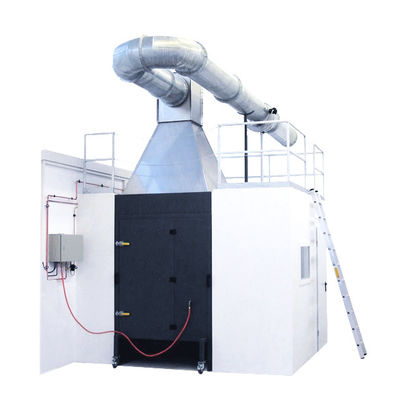

อุปกรณ์ทดสอบไฟเผาเดียว ห้องทดสอบไฟ SBI 16L/Min

EN13823อุปกรณ์ทดสอบความเผาไหม้ของวัตถุเผาไหม้เพียงครั้งเดียว SBI

การนําเสนอสินค้า

การทดสอบการเผาไหม้แบบเดียว คือมาตรฐานวิธีใหม่ที่ประกาศและนําไปใช้โดยสหภาพยุโรป เพื่อประเมินลักษณะการเผาไหม้ของวัสดุมาตรฐานใช้หลักการเดียวกันกับการทดสอบไฟมุมและ cone calorimeter. ระดับการทดสอบคือระหว่างสอง. การทดสอบ SBI ผ่านการทดสอบการวัด. ระหว่างการเปลี่ยนแปลงของปริมาณออกซิเจน, เช่นเดียวกับอัตราการไหลของก๊าซควันในท่อ,คลัง CO2 และตัวชี้วัดอื่น ๆ, อัตราการปล่อยความร้อนในช่วงเวลาหนึ่งถูกคํานวณโดยการคํานวณ และจากนั้นค่าสูงสุดของอัตราการปล่อยความร้อนและสัดส่วนเวลาในระหว่างการทดสอบจะถูกวัดอัตราการปล่อยความร้อน FIGRA, ซึ่งใช้ในการจัดหมวดลักษณะความอ่อนเพลิงของวัสดุก่อสร้าง

อุปกรณ์การทดสอบนี้ประกอบด้วยห้องปฏิบัติการการเผาไหม้ ห้องควบคุม 2 รถขนส่งขนาดเล็ก ท่อระบายน้ํา, กรอบคงที่, ระบบเก็บก๊าซควัน, อุปกรณ์ระบบการวัดบูรณาการอุปกรณ์เก็บและวิเคราะห์ข้อมูล, อุปกรณ์ควบคุมการให้แก๊ส

ลักษณะ

ชุดอุปกรณ์ที่ครบถ้วนรวมอุปกรณ์ทดสอบ ระบบออกควัน อุปกรณ์วัดครบวงจร ฯลฯ ที่สอดคล้องกับ EN 13823

อุปกรณ์การทดสอบการเผาไหม้ของหน่วยประกอบด้วยรถขนส่งการทดสอบ, รวมถึงเครื่องเผาไหม้หลักหนึ่งและเครื่องเผาไหม้ผู้ช่วยหนึ่ง, ซึ่งสามารถเชื่อมต่อได้ง่ายกับอุปกรณ์การทดสอบ; กรอบคงที่, หัวแก๊ส, คอลเลคเตอร์,ระบบออกควันชนิด J รอ;

คาร์ตเล็ก ๆ ที่สามารถติดตั้งชิ้นทดสอบตัวอย่างสองชิ้นที่ตั้งตรงกัน และเครื่องเผากรองทรายที่ด้านล่างของมุมตั้งตําแหน่งของรถขนส่งควรจะเป็นดังกล่าวที่ด้านหลังของรถขนส่งเพียงแค่ปิดช่องเปิดบนผนังของห้องเผาไหม้; เพื่อให้การไหลของอากาศกระจายกระจายเป็นเท่าเทียมกันตามพื้นของห้องเผาไหม้แผ่น perforated (ช่องเปิดของมันได้รับการจัดให้ที่ช่องรับอากาศภายใต้ด้านล่างของรถ) พื้นที่ถือเป็น 40% ถึง 60% ของพื้นที่ทั้งหมด; กว้างของหลุมคือ 8 mm ถึง 12 mm)

เครื่องเก็บของตั้งอยู่บนหัวก๊าซ โดยมีแผ่นแก๊สและช่องออกระดับราบเชื่อมต่อกับท่อออก

ท่อระเหยควันชนิด J จากสแตนเลส SUS304 ท่อกลมกันความร้อนขนาดกว้างภายใน (315±5) มิลลิเมตร ติดกันด้วยเส้นใยแร่ความหนา 50 มิลลิเมตรและพร้อมด้วยส่วนประกอบต่อไปนี้ (ตามทิศทางการไหลของอากาศ):

เครื่องเชื่อมต่อที่เชื่อมต่อกับตัวเก็บ;

ท่อที่มีความยาว 500 มม มีเทอร์โมคอปเปอร์ที่ติดตั้ง 3 ตัว และตําแหน่งติดตั้งของเทอร์โมคอปเปอร์ที่ห่างจากตัวเก็บของอย่างน้อย 400 มม.

ท่อที่มีความยาว 1000mm;

สองเอลโก้ 90° (รัศมีการโค้งของแกนคือ 400 mm)

อุปกรณ์ทดสอบความเผาไหม้ของวัตถุเดียว
