เครื่องทดสอบความล้าแบบไดนามิกของเฟรมจักรยาน ISO 4210 แนวตั้ง

สถานที่กำเนิด จีน
ชื่อแบรนด์ SKYLINE
ได้รับการรับรอง CE , Calibration Certificate
หมายเลขรุ่น SL-BT91
จำนวนสั่งซื้อขั้นต่ำ 1 หน่วย
ราคา negotiated
รายละเอียดการบรรจุ กล่องพลายเวย์
เงื่อนไขการชำระเงิน L/C, D/P, T/T, Western Union,
สามารถในการผลิต 10 หน่วย / เดือน
รายละเอียดสินค้า
ความถี่สูงสุดของเครื่อง: การควบคุมอัตโนมัติด้วยคอมพิวเตอร์ การกระจัด แรง เวลา และวิธีการควบคุมอื่นๆ ความจุของเซ็นเซอร์: เซนเซอร์ชนิดแผ่นดิสก์ 5000N*1 ชิ้น
โหลดความละเอียดขององค์ประกอบ: 1/10000 กระบอกไฟฟ้า: การควบคุมเซอร์โวกระบอกไฟฟ้า
จังหวะการเคลื่อนที่: 150 มม. (± 75 มม.) จำนวนการทดสอบ: 0-999999 ตั้งค่าได้ตามอำเภอใจ
วิธีควบคุม: บังคับการควบคุมวงปิดอย่างเต็มที่ ซอฟต์แวร์ควบคุม: ซอฟต์แวร์พิเศษที่พัฒนาขึ้นเอง
วิธีการแสดงผล: การควบคุมและตรวจสอบคอมพิวเตอร์ การได้มาซึ่งข้อมูล: บัตรซื้อความเร็วสูง
ความถี่ในการรับแรง: >200KHz รูปคลื่นบังคับ: คลื่นไซน์
หยุดอัตโนมัติ: หยุดอัตโนมัติเมื่อแรงไม่ถึงการตั้งค่า หยุดอัตโนมัติเมื่อชิ้นทดสอบเสียหาย รูปแบบการพิมพ์รายงาน: บันทึกผลการทดสอบด้วยตนเองเพื่อทำรายงาน
ฟิกซ์เจอร์ทดสอบ: 1 ชุด น้ําหนัก: 400กก
พลังงานไฟฟ้า: AC220V,15A ขนาด: แท่นทดสอบ:2400*820*900 มม. ตู้ควบคุม: 600*600*1830 มม. (L*W*H)
เน้น:

เครื่องทดสอบความล้าแบบไดนามิก ISO 4210

,

เครื่องทดสอบความล้าแบบไดนามิกแนวตั้ง

,

เครื่องทดสอบความล้าแบบไดนามิก ISO 4210

คําอธิบายสินค้า

ISO 4210 เฟรมจักรยานแนวตั้งเครื่องทดสอบความล้าแบบไดนามิก

เครื่องทดสอบความล้าแบบไดนามิกแนวตั้งของเฟรมจักรยาน



การประยุกต์ใช้เครื่องทดสอบความล้าแบบไดนามิกแนวตั้งของเฟรมจักรยาน

เครื่องนี้สำหรับเฟรมจักรยานเพื่อทำการทดสอบความล้าสามารถทดสอบความล้าของเฟรมจักรยานถีบจักรยานไฟฟ้า EN 15194, ISO4210-6.4.4 เฟรมทุกรูปแบบของข้อกำหนดการทดสอบนี้


หลักการทดสอบ

ตามมาตรฐาน: EN 15194 รถจักรยานไฟฟ้า, ISO4210, EN14781 Roadster, EN14766 จักรยานเสือภูเขา, EN14764 รถซิตี้คาร์ออกแบบโดย CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS มาตรฐานการทดสอบเก้าประเทศ



วิธีทดสอบ

1 ติดตั้งเฟรมบนเครื่องทดสอบตามวิธีมาตรฐาน และตำแหน่งของส้อมสามารถปรับได้ด้วยตนเองเพื่อให้พอดีกับขนาดของเฟรม

2 ยึดตัวขับและส้อมบนเพลาลูกกลิ้ง และยึดตะขอหลังที่เพลาหลัง และล็อคบล็อกยึดเพลาหลัง

3 ประกอบชุดประกอบฟิกซ์เจอร์โหลดแรงในแนวดิ่งของเฟรมเข้ากับเครื่องทดสอบตามวิธีมาตรฐาน ความสูงของคานโหลดสามารถปรับได้ด้วยตนเองเพื่อให้เหมาะกับความสูงของเฟรม

4.ตั้งค่าแรงทดสอบและจำนวนครั้งที่จำเป็นสำหรับการทดสอบบนคอมพิวเตอร์

5. ปรับการเสียรูปสูงสุดของเฟรมที่อนุญาต เครื่องจะหยุดการทดสอบโดยอัตโนมัติหลังจากเกินการเสียรูปบางส่วน

6.เริ่มโปรแกรมการทดสอบเพื่อเริ่มการทดสอบ การทดสอบถึงจำนวนครั้งที่กำหนดหรือความเสียหายของชิ้นทดสอบ หยุดการทดสอบโดยอัตโนมัติและเก็บผลการทดสอบไว้



กรอบการทดสอบความล้าในแนวนอนและค่าแรง

ประเภทของจักรยาน จักรยานเมือง จักรยานเด็ก จักรยานเสือภูเขา แข่งรถ

ค่ากำลังไปข้างหน้า

เอฟ/เอ็น

450 450 1200 600
ค่าแรงย้อนกลับ F/N 450 450 600 600
รอบระยะเวลาการทดสอบ 100,000 100,000 50000 100,000

พารามิเตอร์ทางเทคนิค

ความถี่สูงสุดของเครื่อง 5Hz
ความจุของเซ็นเซอร์ เซนเซอร์ชนิดแผ่นดิสก์ 5000N*1 ชิ้น
โหลดความละเอียดขององค์ประกอบ 1/10000
กระบอกไฟฟ้า การควบคุมเซอร์โวกระบอกไฟฟ้า
จังหวะการเคลื่อนที่ 150 มม. (± 75 มม.)
จำนวนการทดสอบ 0-999999 ตั้งค่าได้ตามอำเภอใจ
วิธีการควบคุม บังคับการควบคุมวงปิดอย่างเต็มที่
ความถี่สูงสุดของเครื่อง การควบคุมอัตโนมัติด้วยคอมพิวเตอร์ การกระจัด แรง เวลา และวิธีการควบคุมอื่นๆ
ซอฟต์แวร์ควบคุม ซอฟต์แวร์พิเศษที่พัฒนาขึ้นเอง
วิธีการแสดงผล การควบคุมและตรวจสอบคอมพิวเตอร์
การได้มาของข้อมูล บัตรซื้อความเร็วสูง
ความถี่ในการรับแรง >200KHz
รูปคลื่นบังคับ คลื่นไซน์
หยุดอัตโนมัติ หยุดอัตโนมัติเมื่อแรงไม่ถึงการตั้งค่า หยุดอัตโนมัติเมื่อชิ้นทดสอบเสียหาย
รูปแบบการพิมพ์รายงาน บันทึกผลการทดสอบด้วยตนเองเพื่อทำรายงาน

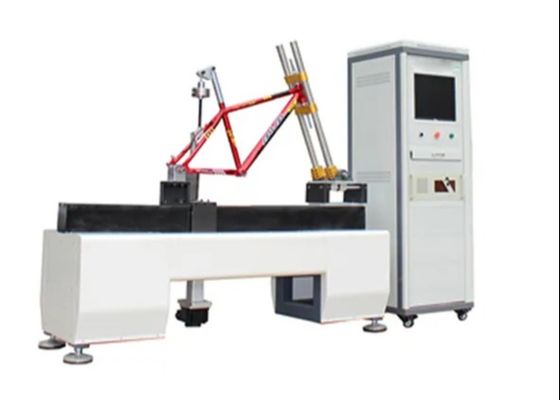

ไดอะแกรมและรูปภาพของอุปกรณ์

เครื่องทดสอบความล้าแบบไดนามิกของเฟรมจักรยาน ISO 4210 แนวตั้ง
