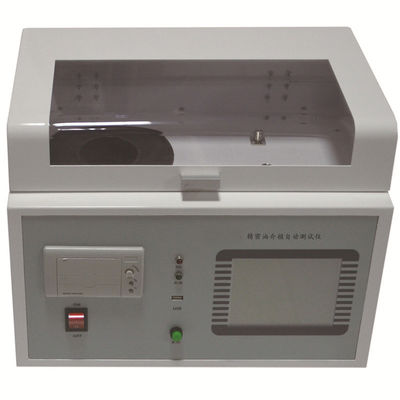

IEC 60247 เครื่องทดสอบการสูญเสียอิเล็กทริกและความต้านทานของฉนวนน้ำมัน
| MOQ: | 1 หน่วย |
| ราคา: | negotiated |
| standard packaging: | กล่องพลายเวย์ |
| payment method: | L/C, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 10 หน่วย / เดือน |
อุปกรณ์ปฏิบัติการวิเคราะห์น้ํามัน
,อุปกรณ์วิเคราะห์น้ำมัน
IEC 60247 เครื่องทดสอบการสูญเสียและความต้านทานของน้ํามันประปา
คําแนะนําเครื่องทดสอบการสูญเสียและความต้านทานของน้ํามันประกอบกัน
Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instruments. มันตรงกับมาตรฐานระดับชาติ GB/T 5654-2007 และมาตรฐานพลังงาน DL/T421
มาตรฐานพลังงาน DL/T421; การบูรณาการภายในของถ้วยน้ํามันการสูญเสียไฟฟ้า Dielectric, เครื่องควบคุมอุณหภูมิ, เครื่องตรวจจับอุณหภูมิ, สะพานทดสอบการสูญเสียไฟฟ้า Dielectric, แหล่งไฟฟ้าการทดสอบ AC, เครื่องประกอบไฟฟ้ามาตรฐานเครื่องทดสอบความต้านทานสูงเป็นต้น
พลังงานไฟฟ้าการทดสอบ, คอนเดสเตอร์มาตรฐาน, วัดความต้านทานสูง, แหล่งความดันสูง DC และส่วนประกอบหลักอื่น ๆ. ส่วนการทําความร้อนใช้วิธีการทําความร้อนด้วยการนําความถี่สูงที่ทันสมัยที่สุด
ส่วนที่ทําความร้อนใช้วิธีการทําความร้อนด้วยอัตราต่ออัตราสูงที่มีความก้าวหน้าที่สุด ซึ่งมีข้อดีของการไม่ติดต่อระหว่างถ้วยน้ํามันและร่างกายทําความร้อน การทําความร้อนแบบเรียบร้อยความเร็วเร็วและการควบคุมที่สะดวก.
สะดวกสบายและข้อดีอื่น ๆ การจําหน่ายพลังงานการทดสอบ AC ใช้วิธีการแปลง AC-DC-AC โดยป้องกันการเปลี่ยนแปลงของความกระชับกําลังและความถี่ของอุปกรณ์บริการใน dielectric ได้อย่างมีประสิทธิภาพ
แม้ว่าเครื่องผลิตไฟฟ้าจะผลิตไฟฟ้า เครื่องมือยังสามารถทํางานได้อย่างถูกต้อง
คอนเดเซนเตอร์สามขั้วที่เต็มไปด้วยก๊าซ ความสูญเสียและความจุของดีเอเล็คทริกของคอนเดนเซเตอร์ไม่ได้ถูกส่งผลกระทบจากอุณหภูมิและความชื้นของสภาพแวดล้อมการประกันความแม่นยําของเครื่องมือหลังการใช้งานนาน.
ทําให้ความแม่นยําของอุปกรณ์ยังคงคงคง หลังจากการใช้งานนาน
อุปกรณ์มีจอขนาดใหญ่ (320 × 240) พร้อมจอสัมผัส และเทคโนโลยีดิจิตอลภายใน, ทั้งหมดการวัดอัตโนมัติที่ฉลาด, และหลายรูปแบบของการวัด
(320 × 240) จอสัมผัส, เมนูภาษาจีนครบครัน, ทุกขั้นตอนมีคําเตือนภาษาจีน, ผลการทดสอบสามารถพิมพ์ออก.
ผู้ใช้ไม่จําเป็นต้องได้รับการฝึกฝนเชี่ยวชาญ เพื่อที่จะใช้มันได้อย่างเก่ง
ลักษณะ
(1) ถ้วยน้ํามันใช้โครงสร้างสามอิเล็กทรอนที่สอดคล้องกับมาตรฐานแห่งชาติ GB/T5654-20077/IEC 60247 โดยระยะระหว่างขั้ว 2 มมซึ่งสามารถกําจัดอิทธิพลของความจุที่หลงทางและการรั่วไหลของอาการท้องท้องบนผลการทดสอบการสูญเสียไฟฟ้า.
(2) อุปกรณ์นํามาใช้อัลการิทึมการทําความร้อนด้วยความถี่กลางและการควบคุมอุณหภูมิ PID วิธีการทําความร้อนมีข้อดีของการไม่ติดต่อระหว่างถ้วยน้ํามันและร่างกายการทําความร้อนการทําความร้อนแบบเดียวกัน, ความเร็วอย่างรวดเร็วและการควบคุมที่สะดวกสบาย เพื่อให้อุณหภูมิถูกควบคุมอย่างเข้มงวด ภายในช่วงความผิดพลาดอุณหภูมิที่กําหนดไว้
(3) คอนเดเซเตอร์มาตรฐานภายในเป็น SF6 คอนเดเซเตอร์สามอิเล็กตรอดที่เต็มไปด้วยก๊าซ, ความสูญเสียและความจุ Dielectric ของคอนเดเซเตอร์ไม่ได้ถูกส่งผลกระทบโดยอุณหภูมิและความชื้นของสภาพแวดล้อม,เพื่อให้ความแม่นยําของเครื่องมือยังคงได้รับการรับประกัน หลังจากใช้งานมานาน.
(4) แหล่งพลังงานการทดสอบ AC ใช้วิธีการแปลง AC-DC-AC ป้องกันการมีอิทธิพลของความกระชับกําลังและความถี่ความสับสนในการตรวจสอบ dielectricแม้ว่าเครื่องผลิตไฟฟ้าจะผลิตไฟฟ้า, อุปกรณ์ยังสามารถทํางานอย่างถูกต้อง
(5) ปฏิบัติการป้องกันที่สมบูรณ์แบบ เมื่อมีไฟฟ้าไฟฟ้าเกินความกระชับกระชับ กระแสไฟฟ้าเกินความกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับเมื่อเซ็นเซอร์อุณหภูมิล้มเหลวหรือไม่เชื่อมต่อ, มีข้อความเตือนออก
มีตัวต่อส่งที่จํากัดอุณหภูมิในเตาอบอุ่นอัดแรงความถี่กลาง เมื่ออุณหภูมิเกิน 120 องศา ตัวต่อส่งจะปล่อยและการทําความร้อนจะหยุด
(6) การตั้งค่าค่าการทดสอบง่าย ระยะตั้งค่าอุณหภูมิ 0~120°C ระยะตั้งค่าแรงดัน AC
500 ~ 2200V, ระยะการตั้งค่าความแรงดันแบบ DC 300 ~ 500V
(7) การใช้จอใหญ่จอจอ LCD, มีแสงเบื้องหลัง, จอชัดเจน. อินเตอร์เฟซมนุษย์เครื่องมือที่เป็นมิตร, เพียงแค่ปฏิบัติตามคําแนะนําเมนูจีน, คําสั่งการใส่อุปกรณ์สามารถดําเนินการทดสอบโดยอัตโนมัติและเก็บและพิมพ์ผลการทดสอบโดยอัตโนมัติ
(8) นาฬิกาในเวลาจริง, วันที่ทดสอบและเวลาสามารถบันทึก, แสดงและพิมพ์ผลการทดสอบ
(9) ฟังก์ชันการปรับระดับถ้วยอิเล็กทรอนด์ว่างวัดความจุไฟฟ้าและปัจจัยการสูญเสียไฟฟ้าของถ้วยอิเล็กทรอนด์ว่าง เพื่อตัดสินสภาพการทําความสะอาดและการประกอบของถ้วยอิเล็กทรอนด์ว่างข้อมูลการปรับระดับถูกบันทึกโดยอัตโนมัติเพื่ออํานวยความสะดวกในการคํานวณที่แม่นยําของความจุสัมพันธ์และความต้านทาน DC
ปริมาตรเทคนิค
| พลังงานไฟฟ้า | AC 220V ± 10% |
| สภาพการทํางาน | 15°C ∼40°C RH < 80% |
| การออกแรงดันสูง AC | 400 วอลต์ ∙ 2200 วอลต์± 2% ทุก 100V 50VA |
| การออกแรงดันสูงแบบ DC | 200 วอลต์ ∙ 600 วอลต์ ± 2% ทุก 50 วอลต์ |
| เตาเผาปั่นปรับอุณหภูมิ พลังงานสูงสุด | 500W |
| ระยะควบคุมอุณหภูมิ | < 100 °C |
| ความผิดพลาดในการควบคุมอุณหภูมิ | ±0.5°C |
| ความละเอียดการวัดอุณหภูมิ | 0.1°C |
| เวลาควบคุมอุณหภูมิ | อุณหภูมิห้อง 90°C ต่ํากว่า 20 นาที |
| ระยะการวัด | tgδ การสูญเสียไฟฟ้า: ไม่มีขีดจํากัด C x ความจุ:15PF-300PF ความต้านทาน Rx:10M-20T |
| การแก้ไข | △ tgδ การสูญเสียไฟฟ้า:00.001% △ Cx ความจุ:0.01pF △ Rx ความต้านทาน:0.01 |
| ความถูกต้อง | △ tgδ การสูญเสียไฟฟ้า: ± ((อ่าน * 0.5% + 0.020%) |
| ความอนุญาตสัมพันธ์ εr | คํานวณโดยอัตโนมัติตาม Cx ความแม่นยําเท่ากับ Cx |
| ความต้านทานของปริมาณ ρ | คํานวณโดยอัตโนมัติตาม Rx ด้วยความแม่นยําเท่า Rx |
| ขนาด | 450 ((L) × 310 ((W) × 360 ((H) |
| น้ําหนัก | 18 กิโลกรัม |
he ปริมาตรเทคนิคหลักของถ้วยน้ํามัน
(1) ระยะทางระหว่างแรงดันสูงและแรงดันต่ํา 2 มม.
(2) ความจุไฟฟ้าในถ้วยว่าง 60±2PF
(3) ความดันทดสอบสูงสุด ความถี่อุตสาหกรรม 2000V
(4) การสูญเสียไฟฟ้า dielectric ในถ้วยว่าง tgδ < 1 × 10-4
(5) ความจุของเหลวประมาณ 40 ml
(6) วัสดุอิเล็กทรอนดอล สแตนเลส
(7) ปริมาตร 70mm ((D) × 120mm ((H)
