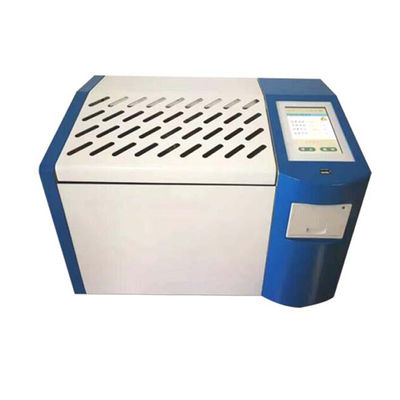

IEC 60247 เครื่องทดสอบการสูญเสียอิเล็กทริกและความต้านทานของฉนวนน้ำมัน
รายละเอียดสินค้า
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ 220V±10% | ความถี่ไฟฟ้า:: | 50Hz/60Hz ±1% |
|---|---|---|---|
| ช่วงการวัด: | Capacitance 5pF ~ 200pF; ความจุ 5pF ~ 200pF; Relative capacitance 1.000~30.000; | ความต้านทานไฟฟ้ากระแสตรง: | 2.5 MΩm ~ 20 TΩm |
| ความแม่นยำในการวัด: | ความจุ ±(การอ่าน 1% + 0.5pF) | การแก้ไข: | ความจุ 0.01pF |
| ข้อผิดพลาดในการวัดอุณหภูมิ: | ±0.5℃ | แรงดันไฟฟ้าทดสอบ AC: | 500 ~ 2200V ปรับต่อเนื่องความถี่ 50Hz |
| แรงดันทดสอบ DC: | 300 ~ 500V ปรับได้อย่างต่อเนื่อง | การบริโภคพลังงาน: | 100w |
| ขนาด: | 500×360×420 | น้ําหนัก: | 22กก |
| เน้น: | อุปกรณ์ห้องปฏิบัติการวิเคราะห์น้ำมัน,อุปกรณ์วิเคราะห์น้ำมัน |
||
คําอธิบายสินค้า
IEC 60247 เครื่องทดสอบการสูญเสียและความต้านทานของฉนวนน้ำมันไดอิเล็กทริก
![]()
บทนำเครื่องทดสอบการสูญเสียและความต้านทานไฟฟ้าของฉนวนน้ำมัน
เครื่องทดสอบการสูญเสียไดอิเล็กตริกและความต้านทานไฟฟ้าของฉนวนน้ำมันได้รับการออกแบบและผลิตตามมาตรฐาน GB/T5654-2007/IEC 60247 "การวัดความจุสัมพัทธ์ ปัจจัยการสูญเสียไดอิเล็กตริก และความต้านทานไฟฟ้ากระแสตรงของวัสดุฉนวนเหลว"ใช้สำหรับการวัดปัจจัยการสูญเสียไดอิเล็กทริกและความต้านทานไฟฟ้ากระแสตรงของน้ำมันฉนวนและสื่อฉนวนที่เป็นของเหลวอื่นๆโครงสร้างแบบครบวงจรการบูรณาการภายในของส่วนประกอบหลัก เช่น ถ้วยน้ำมันสูญเสียอิเล็กทริก, ตัวควบคุมอุณหภูมิ, เซ็นเซอร์อุณหภูมิ, สะพานทดสอบการสูญเสียอิเล็กทริก, แหล่งจ่ายไฟทดสอบ AC, ตัวเก็บประจุมาตรฐาน, เครื่องวัดความต้านทานสูง, แหล่งไฟฟ้าแรงสูง DC ฯลฯ เครื่องมือนี้ใช้เทคโนโลยีดิจิทัลทั้งหมด การวัดอัตโนมัติอัจฉริยะทั้งหมด พร้อมกับหน้าจอสี LCD ขนาดใหญ่ เมนูภาษาจีนเต็มรูปแบบ แต่ละขั้นตอนมีข้อความแจ้งภาษาจีน ผลการทดสอบสามารถจัดเก็บและพิมพ์ออกมาโดยอัตโนมัติ ผู้ปฏิบัติงานไม่จำเป็นต้องมีการฝึกอบรมอย่างมืออาชีพสามารถใช้ทักษะได้
ลักษณะ
(1) ถ้วยน้ำมันใช้โครงสร้างสามขั้วที่เป็นไปตามมาตรฐานแห่งชาติ GB/T5654-20077/IEC 60247 โดยมีระยะห่างระหว่างขั้ว 2 มม. ซึ่งสามารถขจัดอิทธิพลของความจุไฟฟ้าจรจัดและการรั่วไหลของท้องเสียต่อการสูญเสียอิเล็กทริก ผลการทดสอบ.
(2) เครื่องมือนี้ใช้การทำความร้อนแบบเหนี่ยวนำความถี่ปานกลางและอัลกอริธึมการควบคุมอุณหภูมิ PIDวิธีการให้ความร้อนมีข้อดีของการไม่สัมผัสระหว่างถ้วยน้ำมันกับตัวทำความร้อน ให้ความร้อนสม่ำเสมอ ความเร็วที่รวดเร็วและการควบคุมที่สะดวก ดังนั้นอุณหภูมิจึงถูกควบคุมอย่างเข้มงวดภายในช่วงข้อผิดพลาดของอุณหภูมิที่ตั้งไว้ล่วงหน้า
(3) ตัวเก็บประจุมาตรฐานภายในคือตัวเก็บประจุแบบสามขั้วที่เติมก๊าซ SF6 การสูญเสียไดอิเล็กทริกและความจุของตัวเก็บประจุจะไม่ได้รับผลกระทบจากอุณหภูมิและความชื้นโดยรอบ ดังนั้นยังคงรับประกันความแม่นยำของเครื่องมือหลังจากใช้งานเป็นเวลานาน
(4) แหล่งจ่ายไฟทดสอบ AC ใช้วิธีการแปลง AC-DC-AC หลีกเลี่ยงอิทธิพลของแรงดันไฟฟ้าและความผันผวนของความถี่ในความถูกต้องของการทดสอบไดอิเล็กทริกได้อย่างมีประสิทธิภาพ แม้ว่าเครื่องกำเนิดไฟฟ้าจะผลิตกระแสไฟฟ้า เครื่องมือยังสามารถทำงานได้อย่างถูกต้อง
(5) ฟังก์ชั่นการป้องกันที่สมบูรณ์แบบเมื่อมีแรงดันเกิน กระแสเกิน แรงดันไฟสูงลัดวงจร เครื่องมือสามารถตัดไฟฟ้าแรงสูงได้อย่างรวดเร็วและแสดงข้อความเตือนเมื่อเซ็นเซอร์อุณหภูมิล้มเหลวหรือไม่ได้เชื่อมต่อ จะมีข้อความแจ้งเตือน
มีรีเลย์จำกัดอุณหภูมิในเตาให้ความร้อนแบบเหนี่ยวนำความถี่ปานกลางเมื่ออุณหภูมิสูงเกิน 120 องศา รีเลย์จะถูกปล่อยและเครื่องทำความร้อนจะหยุดทำงาน
(6) ตั้งค่าพารามิเตอร์การทดสอบได้ง่ายช่วงการตั้งค่าอุณหภูมิ 0~120℃, ช่วงการตั้งค่าแรงดันไฟฟ้ากระแสสลับ
500 ~ 2200V ช่วงการตั้งค่าแรงดันไฟฟ้า DC 300 ~ 500V
(7) การใช้หน้าจอ LCD ขนาดใหญ่พร้อมไฟพื้นหลังจอแสดงผลที่ชัดเจนอินเทอร์เฟซสำหรับมนุษย์และเครื่องจักรที่เป็นมิตร เพียงทำตามคำแนะนำเมนูภาษาจีน คำสั่งอินพุต เครื่องมือสามารถทำการทดสอบได้โดยอัตโนมัติและจัดเก็บและพิมพ์ผลการทดสอบโดยอัตโนมัติ
(8) นาฬิกาตามเวลาจริง วันที่และเวลาทดสอบ สามารถบันทึก แสดง และพิมพ์ผลการทดสอบได้
(9) ฟังก์ชั่นการสอบเทียบถ้วยอิเล็กโทรดเปล่าวัดค่าความจุไฟฟ้าและค่าการสูญเสียไดอิเล็กตริกของถ้วยอิเล็กโทรดเปล่าเพื่อตัดสินสภาพการทำความสะอาดและการประกอบของถ้วยอิเล็กโทรดเปล่าข้อมูลการสอบเทียบจะถูกบันทึกโดยอัตโนมัติเพื่ออำนวยความสะดวกในการคำนวณค่าความจุสัมพัทธ์และความต้านทานไฟฟ้ากระแสตรงได้อย่างแม่นยำ
พารามิเตอร์ทางเทคนิค
| แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ 220V±10% |
| ความถี่ไฟฟ้า | 50Hz/60Hz ±1% |
| ช่วงการวัด | ความจุ 5pF ~ 200pF ความจุสัมพัทธ์ 1.000~30.000 ค่าการสูญเสียไดอิเล็กตริก 0.00001~100 |
| ความต้านทานไฟฟ้ากระแสตรง | 2.5 MΩm ~ 20 TΩm |
| ความแม่นยำในการวัด | ความจุ ±(การอ่าน 1% + 0.5pF) |
| ความจุสัมพัทธ์ | การอ่านค่า ±1% |
| ปณิธาน | ความจุ 0.01pF |
| ความจุสัมพัทธ์ | 0.001 |
| ปัจจัยการสูญเสียไดอิเล็กตริก | 0.00001 |
| ช่วงการวัดอุณหภูมิ | 0~120℃ |
| ข้อผิดพลาดในการวัดอุณหภูมิ | ±0.5℃ |
| แรงดันไฟฟ้าทดสอบ AC |
500 ~ 2200V ปรับต่อเนื่องความถี่ 50Hz |
| แรงดันทดสอบ DC | 300 ~ 500V ปรับได้อย่างต่อเนื่อง |
| การใช้พลังงาน | 100W |
| มิติ | 500×360×420 |
| น้ำหนัก | 22กก |
