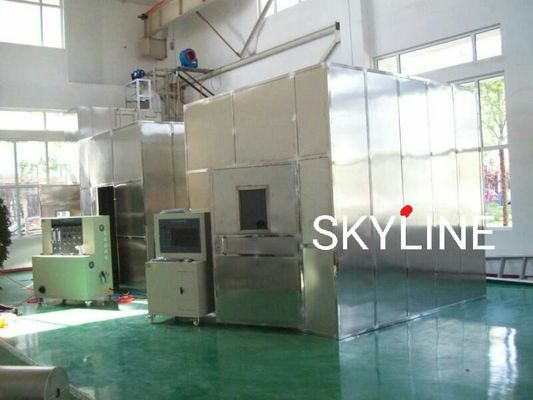

IEC61034 สายไฟและสายไฟ ทดสอบความหนาแน่นของควันกับห้องเผาไหม้โครงสร้างเหล็ก
| MOQ: | 1 หน่วย |
| ราคา: | negotiated |
| standard packaging: | กล่องพลายเวย์ |
| Delivery period: | 10 วันทำงาน |
| payment method: | T / T, L / C, Western Union, MoneyGram |
| Supply Capacity: | 1 หน่วย/เดือน |
ห้องทดสอบการติดไฟ
,ห้องปฏิบัติการทดสอบความเผาไหม้
คําอธิบาย
ตาม IEC61034-1~2ส่วนแรกของ "อุปกรณ์การทดสอบ" และส่วนที่สองของ "ขั้นตอนการทดสอบและความต้องการ" สําหรับการกําหนดความหนาแน่นของควันของสายไฟฟ้าหรือสายไฟฟ้าออปติกส์ ภายใต้สภาพเฉพาะเจาะจงการกําหนดความหนาแน่นของควันเป็นด้านสําคัญของการประเมินลักษณะการเผาไหม้ของสายไฟหรือสายไฟที่เกี่ยวข้องกับการอพยพบุคลากร และการกําหนดความใกล้ชิดของเครื่องดับเพลิงอุปกรณ์นี้ใช้หลัก ๆ เพื่อกําหนดปริมาณควันของสายไฟฟ้าและสายไฟฟ้าออปติก ภายใต้สภาวะเฉพาะเจาะจงและเพื่อตรวจสอบความหนาแน่นของควันภายใต้สภาพเผาไหม้ด้วยเพลิงหรือเผาไหม้โดยไม่มีเพลิง, ความผ่านใช้เป็นวิธีการที่จะเปรียบเทียบสายไฟหรือสายไฟที่แตกต่างกัน ภายใต้สภาพการเฉพาะ
ลักษณะ
อุปกรณ์นี้เกี่ยวข้องกับ 3 ด้านของความเชี่ยวชาญทางเครื่องกล, จุลภาพและอิเล็กทรอนิกส์ผลงานที่มั่นคงและการทํางานง่าย. WINDOWS XP อินเตอร์เฟซการทํางาน สไตล์ Lab VIEW และกลไกความปลอดภัยที่สมบูรณ์แบบระหว่างการทดสอบของผลการวัดการแสดงในเวลาจริงและไดนามิกวาดเส้นโค้งที่สมบูรณ์แบบ (ผ่านอัตราการแสดงและเส้นโค้งเวลา), ข้อมูลสามารถเก็บรักษาอย่างถาวร, อ่านและพิมพ์ผลิต, สามารถพิมพ์รายงานโดยตรง.
โปรแกรมวัด: ข้อมูลหลักของความหนาแน่นของควันและแสง, ความหนาแน่นของแสงเฉพาะ, อัตราการสูบบุหรี่, อัตราการสูบบุหรี่สูงสุดและความหนาแน่นของควันเฉลี่ยสามารถทดสอบได้ใน WINDOWS XP+VB60 อินเตอร์เฟซการทํางาน. มันยังมีอินเตอร์เฟซการทํางานของการปรับขนาด, การแก้ไข, การทดสอบ, ปรับปริมาตรและอื่น ๆ. โปรแกรมใช้คอมพิวเตอร์การควบคุมอัตโนมัติ, การรวบรวม, การบันทึกและการชําระผล.ดูรูป 1, รูปที่ 2
รูปที่ 1: กราฟเส้นโค้งการกระจายแสง
รูปที่ 2: แบบรายงานผลการทดสอบ
หลักการ
ระบบวัดแสงสําหรับความหนาแน่นของควันของเคเบิลหรือเคเบิลออปติก ในเงื่อนไขเฉพาะเจาะจง ประกอบด้วยแหล่งแสง, โฟโตเซลล์ซิลิคอน, เครื่องรับแหล่งแสง และระบบคอมพิวเตอร์แสงที่ผลิตโดยแหล่งแสงผ่านห้องปฏิบัติการความหนาแน่นควันของ 3M * 3M * 3M, สร้างรังสีแบบเรียบ ๆ ขนาดกระแส 1.5m + 0.1M บนผนังตรงข้ามแหล่งแสงโฟโตเซลล์ที่ติดตั้งอยู่กลางรังสีตรวจจับความเข้มข้นของรังสีจากแหล่งแสงเมื่อห้องเผาไหม้เนื่องจากการเผาไหม้ของสายไฟฟ้าที่จะผลิตควันมาก, ควันของ photoelectric การดูดซึม,การทําความสําเร็จความเข้มข้นของรังสีเซลล์แสงซิลิคอน, เราสามารถคํานวณความสัมพันธ์กับ 100% ของการเริ่มต้นด้วยการตอบสนองเส้นทางการถ่ายแสง
การออกแบบห้องเผาไหม้ มีสองวิธีสําหรับลูกค้าที่จะเลือก: คนแรกใช้ผนังอิฐ บริษัทของเราให้แผนการออกแบบส่งวิศวกรมืออาชีพมาแนะนําสถานที่ก่อสร้าง; หน่วยที่สองที่มีวัสดุที่เหมาะสมถูกติดตั้งไว้บนกองเหล็กมุมและห้องเผาไหม้ลูกกลองทั้งหมด
การประกอบอุปกรณ์
อุปกรณ์ทั้งหมดประกอบด้วยกล่องทดสอบปิด ระบบการวัดโฟโตเมตร ዲስก์แอลกอฮอล์ ระบบการเผาไหม้ เครื่องจุดไฟ กล่องทดสอบ หมุนสายไฟเครื่องวัดอุณหภูมิและโปรแกรมทดสอบความหนาแน่นของควันวงจรถูกพัฒนาโดยชิปเดียวไมโครคอมพิวเตอร์ที่มีสารสนเทศเทคโนโลยีสูงและการทํางานที่มั่นคง อุปกรณ์นี้เหมาะสําหรับสายไฟฟ้าทั้งหมดมันถูกใช้อย่างแพร่หลายโดยโรงงานผลิตของสายและอุตสาหกรรมเคเบิลและหน่วยวิจัยและการทดสอบกล่องทดสอบคือลูกกลองทดสอบที่มีปริมาตร 27m3
ปริมาตรเทคนิครายละเอียด
| ห้องเผาไหม้ | ขนาดภายใน: 3M x 3M x 3M รวมทั้งหมด 27 เมตรคิวบิก สามารถใช้เป็นโครงสร้างผนังอิฐ, รวมถึงโครงสร้างเหล็ก, โดยลูกค้า |
| อุปกรณ์ระยะไฟฟ้า |
A: แหล่งไฟแหล่งไฟแฮโลเจนควอตซ์นําเข้า: พลังงานนามinali 100W, โลเตจนามinali: 12V, จํานวนการคืนนามinali: 2000 - 3000Lm B: เครื่องรับ: สําหรับเซลล์แสงซิลิคอน ความผ่านของ 0% จะผ่านไปโดยไม่มีแสง และอัตราการผ่านคือ 100% ของแสงโดยไม่มีการปิด |
| แหล่งไฟมาตรฐาน |
ตอบ: แหล่งไฟคือแอลกอฮอล์ 1.0L B: กระปุกแอลกอฮอล์: สแตนเลส ด้านล่าง 210 x 110 มิลลิเมตร |
| ผสมควัน | ควันถูกกระจายในห้องเผาไหม้อย่างเท่าเทียมกัน โดยใช้พัดลมบนโต๊ะ |
| การทดสอบแบบเปล่า | โคมไฟแอลกอฮอล์ที่เผาไหม้ทําให้อุณหภูมิห้องเผาไหม้ถึง 25±5 °C |
| อุปกรณ์วัดอุณหภูมิ | ความสูงของพื้นผิวภายใน 1.5M จากพื้นและเซ็นเซอร์อุณหภูมิถูกติดตั้งในที่ที่ผนัง 0.5M. |
| ประกอบด้วยโปรแกรมการวัดที่มีการส่งผ่าน, กุ้งผลิตและรายงาน | |
| คอมพิวเตอร์ (มีเครื่องพิมพ์ให้เอง) | |
| พลัง | 220V, 4KW (ควรระบุพลังงานทั้งหมดของอุปกรณ์) |
| ความหนาแน่นของควัน | 0 - 924 การเปลี่ยนอัตโนมัติ 6 เกียร์ |
| ระยะวัด | 0.0001 100% |
| ความแม่นยําของการวัด | ± 3% |
| โลเตจการทํางาน | 200-240V 50Hz |
| อุณหภูมิแวดล้อม | อุณหภูมิห้อง |
| อุณหภูมิสัมพันธ์ | ≤ 85% |
| สถานที่ทํางาน | มันจําเป็นต้องหลีกเลี่ยงแสงตรงและไม่มีการไหลของอากาศบังคับระหว่างการทํางานของเครื่องมือ |
5ปริมาตรอื่น ๆ และการนําเข้า
a ประตูหน้าติดตั้งหน้าต่างและมุมมองที่ไม่โปร่งใสที่สามารถปิดการตรวจสอบได้
b. ด้านล่างของกล่องสี่เหลี่ยมมีอุปกรณ์จุดไฟอัตโนมัติ และด้านบนติดตั้งอุปกรณ์ควบคุมความดันภายในกล่อง
c.แหล่งแสง: โคมไฟประดับ 12V ความยาวคลื่นแสง 400-750nm
d.Acceptor: สําหรับเซลล์แสงซิลิคอน ความผ่านของ 0% จะผ่านไปโดยไม่มีแสง และอัตราการผ่านของ 100% เป็นแสงโดยไม่มีการปิด
e. ระบบการเผาไหม้: ประกอบด้วยวาล์วควบคุมความดัน, เครื่องกรอง, วัดระบายของวาล์วควบคุมและเครื่องเผาไหม้
f. เครื่องเผา: ประกอบด้วยเครื่องจุดไฟและแผ่นแอลกอฮอล์ และวางไว้กลางตัวอย่าง
6การตั้งค่าหลัก
| เครื่องทํางาน (รวมกับจอแสดง) | 1 ชุด |
| โครงสร้างไม่โปร่งใส | 1 |
| หลอดไฟสํารอง | 2 |
| คําแนะนํา | 1 |
| ใบรับรอง | 1 |
| เลนส์ปรับขนาด | 2 |
| เครื่องพิมพ์ | 1 |
| โปรแกรมวิเคราะห์ | 1 |
| สล็อคกิจกรรม | 1 |
