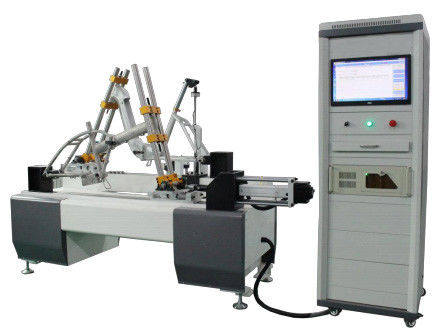

EN 15194 เครื่องทดสอบความล้าของเฟรมจักรยานแนวตั้งแนวนอน
รายละเอียดสินค้า
| โครงสร้างเครื่อง: | โครงสร้างเหล็กทั้งหมด, ระยะห่างที่ปรับได้: ประมาณ 300 มม., แผ่นข้อต่อยึดด้วยสกรูล็อคแบบแมนนวล | กระบอกสูบเซอร์โว: | 2 กลุ่ม (การสั่งงานในแนวนอน * 1 กลุ่ม การสั่งงานในแนวตั้ง * 1 กลุ่ม) การดำเนินการในแนวนอนของกระบอกเซ |
|---|---|---|---|
| ความจุของเซ็นเซอร์: | เซนเซอร์ชนิดแผ่นดิสก์ 5000N | จังหวะแนวนอน: | ± 75 มม |
| จังหวะแนวตั้ง: | ± 50 มม | ความถี่ในการทดสอบ: | 0-5Hz |
| เซ็นเซอร์การเคลื่อนที่: | ความแม่นยำ ±1%, ±0.5% ความแม่นยำในการแก้ไข (คงที่) ความแม่นยำในการควบคุมไดนามิกของเซนเซอร์ ±5% | รูปแบบการพิมพ์รายงาน: | บันทึกผลการทดสอบด้วยตนเองเพื่อทำรายงาน |
| บังคับค่าวงปิด: | ปรับค่าแรงอัตโนมัติ 1 ชุด | เครื่องประดับ: | ชุดฮาร์ดแวร์คอมพิวเตอร์ทดสอบเพียงครั้งเดียว |
| พลังงานไฟฟ้า: | 220V/50Hz | การแข่งขัน: | จัดเตรียมชุดฟิกซ์เจอร์ทดสอบ: กรอบแนวตั้ง, การทดสอบแนวนอน |
| เน้น: | เครื่องทดสอบความล้าในแนวตั้ง,เครื่องทดสอบความล้าในแนวนอน,EN 15194 เครื่องทดสอบความล้า |
||
คําอธิบายสินค้า
EN 15194 เครื่องทดสอบความล้าของเฟรมจักรยานแนวตั้งแนวนอน
การประยุกต์ใช้ EN 15194 เฟรมจักรยาน เครื่องทดสอบความล้าแรงในแนวนอนแนวตั้ง
เครื่องนี้สำหรับเฟรมจักรยานเพื่อทำการทดสอบความล้าสามารถทดสอบความเมื่อยล้าของหัวเฟรมจักรยานในแนวนอน, การทดสอบความล้าในแนวตั้งของเฟรม EN 15194 จักรยานไฟฟ้า, (ISO4210-6.4.4) (ISO4210-6.4.5) ISO4210-6.4.4 ข้อกำหนดการทดสอบนี้สำหรับเฟรมทุกรูปแบบ
ประการที่สาม พารามิเตอร์ทางเทคนิคหลักของอุปกรณ์
หลักการทดสอบ
ตามมาตรฐานรถจักรยานไฟฟ้า EN 15194, ISO4210, รถโรดสเตอร์ EN14781, จักรยานเสือภูเขา EN14766, รถซิตี้คาร์ EN14764CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS ออกแบบมาตรฐานการทดสอบเก้าประเทศ
พารามิเตอร์ทางเทคนิค
| โครงสร้างเครื่อง | โครงสร้างเหล็กทั้งหมด, ระยะห่างที่ปรับได้: ประมาณ 300 มม., แผ่นข้อต่อยึดด้วยสกรูล็อคแบบแมนนวล |
| กระบอกสูบเซอร์โว |
2 กลุ่ม (สั่งงานแนวนอน * 1 กลุ่ม สั่งงานแนวตั้ง * 1 กลุ่ม) การกระทำในแนวนอนของกระบอกสูบเซอร์โว: เพื่อดึง, กดการกระทำสองทาง |
| ความจุของเซ็นเซอร์ | เซนเซอร์ชนิดแผ่นดิสก์ 5000N |
| จังหวะแนวนอน | ± 75 มม |
| จังหวะแนวตั้ง | ± 50 มม |
| ความถี่ในการทดสอบ | 0-5Hz |
| ดิสเพลสเมนต์เซนเซอร์ | ความแม่นยำ ±1%, ±0.5% ความแม่นยำในการแก้ไข (คงที่) ความแม่นยำในการควบคุมไดนามิกของเซนเซอร์ ±5% |
| รูปแบบการพิมพ์รายงาน | บันทึกผลการทดสอบด้วยตนเองเพื่อทำรายงาน |
| บังคับค่าวงปิด | ปรับค่าแรงอัตโนมัติ 1 ชุด |
| เครื่องประดับ | ชุดฮาร์ดแวร์คอมพิวเตอร์ทดสอบเพียงครั้งเดียว |
| แหล่งจ่ายไฟ | 220V/50Hz |
| การแข่งขัน | จัดเตรียมชุดฟิกซ์เจอร์ทดสอบ: กรอบแนวตั้ง, การทดสอบแนวนอน |
ไดอะแกรมและรูปภาพของอุปกรณ์
![]()
บันทึก:
ใส่เหล็กเส้นที่เทียบเท่ากับตัวยกหลักอานในท่อหลักอานที่ความลึก 75 มม.ยึดด้วยที่หนีบธรรมดาตามคำแนะนำของผู้ผลิตยึดด้วยที่หนีบธรรมดาตามคำแนะนำของผู้ผลิต
ส่วนบนของบาร์ติดตั้งส่วนขยายด้านหลังในแนวนอนซึ่งมีจุดยึด H บนบาร์และความสูงในการติดตั้ง h3จุดยึด H สอดคล้องกับ
จุดยึด H จะตรงกับกึ่งกลางของแคลมป์อานเมื่อปรับอานของเฟรมนี้ไปที่ตำแหน่งสูงสุด
แรงไดนามิกในแนวดิ่งลงเป็นระยะตามค่า F4 จะถูกนำไปใช้ที่จุด 70 มม. หลังจุดตัด E ของส่วนขยายโดยประมาณกับแกนของแท่งเหล็กทึบ
รอบการทดสอบ 50,000 รอบ ความถี่ทดสอบสูงสุด 0-5Hz การทดสอบความล้า
