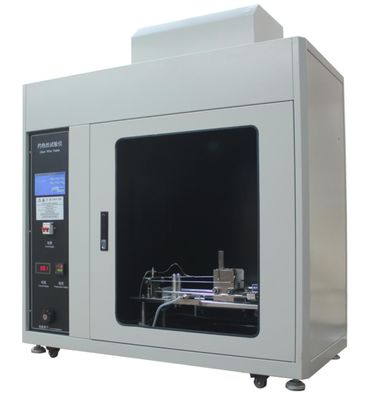

อุปกรณ์ทดสอบอิเล็กทรอนิกส์ IEC60695-5-10 อุปกรณ์ทดสอบลวดเรืองแสง

สถานที่กำเนิด จีน
ชื่อแบรนด์ SKYLINE
ได้รับการรับรอง CE
หมายเลขรุ่น SL-E04
จำนวนสั่งซื้อขั้นต่ำ 1 หน่วย
รายละเอียดการบรรจุ กล่องพลายเวย์
เวลาการส่งมอบ 5-8 วันทําการ
เงื่อนไขการชำระเงิน T/T, Western Union,
สามารถในการผลิต 20/ เดือน
รายละเอียดสินค้า
สกายไลน์: ห้องทดสอบสายสว่าง มาตรฐาน: IEC60695-5-10
วัสดุ: เหล็ก ระยะอุณหภูมิ: 500 ~ 750 °C±10 °C; 750 ~ 960 °C±15 °C
การแปรงน้ําลึก: 7mm ± 0.5 mm สายไฟสว่างเข้าและผ่านตัวอย่างทดสอบ: 7 mm ± 0,5 mm
พลังต่อตัวอย่างทดสอบ: 0,95 N ± 0,10 N ปริมาตรของห้อง: 0.5m3
เน้น:

เครื่องทดสอบอิเล็กทรอนิกส์

,

electronic testing machine

คําอธิบายสินค้า

อุปกรณ์ทดสอบอิเล็กทรอนิกส์ IEC60695-5-10 อุปกรณ์ทดสอบลวดเรืองแสง

แอปพลิเคชัน
• ดิเครื่องทดสอบลวดเรืองแสงได้รับการออกแบบมาเพื่อทำการทดสอบอันตรายจากไฟไหม้ในผลิตภัณฑ์ทางเทคนิคทางไฟฟ้าตามข้อกำหนดของมาตรฐานสากล
• ชุดควบคุมมีชุดควบคุมและการวัดแสงทั้งหมดที่จำเป็นสำหรับการตั้งอุณหภูมิของลวดเรืองแสงอย่างแม่นยำกระแสลวดจะแปรผันอย่างต่อเนื่องโดยใช้คอนโทรลเลอร์ที่ติดตั้งบนแผงควบคุมและถูกตรวจสอบโดยแอมมิเตอร์ในตัว
• มีการติดตั้งตัวแสดงอุณหภูมิแบบดิจิตอล ซึ่งเมื่อใช้ร่วมกับเทอร์โมคัปเปิลที่ให้มา จะวัดอุณหภูมิลวดเรืองแสงได้อย่างแม่นยำวงจรไฟฟ้าของชุดควบคุมได้รับการปกป้องอย่างเต็มที่จากฟิวส์และเซอร์กิตเบรกเกอร์ขนาดเล็ก และรวมสวิตช์เปิด/ปิดไฟหลักและการควบคุมด้วยปุ่มกดของกระแสไฟขาออกตู้เก็บของในตัวพร้อมหน้าต่างบานใหญ่และภายในสีเข้ม

พารามิเตอร์ทางเทคนิค

เส้นผ่านศูนย์กลางลวดเรืองแสง 4mm±0.04mmNi/Cr(80/20)
ช่วงอุณหภูมิ 500 ~ 750℃±10℃;750 ~ 960℃±15℃
เส้นผ่านศูนย์กลางของเทอร์โมคัปเปิล 0.5 มม. Type K (Ni/Cr - Ni/Al), ปลอกหุ้มเกราะสามารถทนต่ออุณหภูมิ-40~ 1100 °C
เวลาเหี่ยวเฉา 30s±0.1s (ตัวจับเวลาแบบดิจิตอล OMRON H5CN-XAN-Z, 0-9999s, ตารางที่ตั้งไว้ล่วงหน้า)
เวลาปิดไฟ 0-999.9 s ± 0.1 s, บันทึกอัตโนมัติ, หมดเวลาเอง
เวลาดับไฟ 0-999.9 s ± 0.1 s, บันทึกอัตโนมัติ, หมดเวลาเอง
รีดผ้าอย่างล้ำลึก 7 มม. ± 0.5 มม.
ความดันตัวอย่าง 1N ± 0.2 N
ทดสอบความเร็ว 18±3mm/s
พื้นหลังการทดสอบ พื้นหลังสีดำ
ทดสอบกระบวนการควบคุมอัตโนมัติ อาการชักอิสระ
ห้อง ≥0.5m
ควบคุมโดยใช้ไมโครคอมพิวเตอร์ชิปตัวเดียว + การควบคุมหน้าจอสัมผัส
พาวเวอร์ซัพพลาย ไฟฟ้ากระแสสลับ 220V,50Hz


 ห้องทดสอบลวดเรืองแสง.pdf
ประวัติบริษัท.pdf




สายเรืองแสง

อุปกรณ์ทดสอบอิเล็กทรอนิกส์ IEC60695-5-10 อุปกรณ์ทดสอบลวดเรืองแสง
วัสดุลวดเรืองแสง: นิกเกิล/โครเมียม (>77 %Ni/20 ± 1 %Cr)
เส้นผ่านศูนย์กลาง: 4.0 มม. ± 0.07 มม. (ก่อนดัด)

  ลวดเรืองแสงใหม่จะต้องอบอ่อนเป็นเวลาอย่างน้อย 10 ชั่วโมงโดยอยู่ภายใต้กระแสอย่างน้อย 120 A ก่อนนำไปใช้สำหรับการทดสอบเวลาในการหลอมรวมอาจทำได้แบบสะสมเพื่อหลีกเลี่ยงความเสียหาย ห้ามติดตั้งเทอร์โมคัปเปิลระหว่างการอบอ่อนเมื่อสิ้นสุดการหลอม จะต้องตรวจสอบความลึกของรูกระเป๋าเทอร์โมคัปเปิล
ตัวจับเวลา 0-30 วินาที ±1 วินาที
บังคับไปยังชิ้นงานทดสอบ 0,95 N ± 0,10 N
ลวดเรืองแสงเข้าและผ่านชิ้นงานทดสอบ 7 มม. ± 0.5 มม.
ความเร็ว 10 มม./วินาที ถึง 25 มม./วินาที
เทอร์โมคัปเปิลลวดละเอียด

เส้นผ่านศูนย์กลางเล็กน้อย 1.0 มม.สายเทอร์โมคัปเปิลต้องเหมาะสมสำหรับการใช้งานต่อเนื่องที่อุณหภูมิสูงถึง 960 °C (เช่น โครเมียม/อลูเมล (ประเภท K) – ดู IEC 60584-1)จุดเชื่อมจะต้องอยู่ภายในปลอกใกล้กับส่วนปลายเท่ากับ
ปฏิบัติได้ฝักต้องประกอบด้วยโลหะที่ทนทานต่อการทำงานต่อเนื่องที่อุณหภูมิอย่างน้อย 1 050 °C

ช่วงอุณหภูมิ 500-1000C°
ห้อง มีปริมาตรอย่างน้อย 0.5 m3, พื้นหลังสีเข้ม, ไฟส่องสว่าง £20 lx.
รายงานการสอบเทียบเบื้องต้น:

ที่จำเป็น.และจะต้องรวมกราฟอุณหภูมิเทียบกับปัจจุบันไว้ในรายงานด้วย
อุปกรณ์ทดสอบอิเล็กทรอนิกส์ IEC60695-5-10 อุปกรณ์ทดสอบลวดเรืองแสง

ไม้กระดาน (x2) เรียบและเรียบและมีความหนาขั้นต่ำ 10 mm


มาตรฐาน
IEC60695 - 2 - 10 / 11 / 12 / 13, IEC60884-1, IEC60335-1, VDE0620



ลวดเรืองแสงมีความสามารถอะไร?

ความเข้ากันได้ของสายเรืองแสงเป็นการทดสอบที่มั่นใจในความปลอดภัยและหลีกเลี่ยงอุบัติเหตุที่เกิดจากการจัดการที่ไม่ถูกต้องของมนุษย์ กระแสไฟเกิน หรือไฟฟ้าลัดวงจร โดยเฉพาะอย่างยิ่งภายในระบบสายไฟของเครื่องใช้ไฟฟ้า... การทดสอบลวดเรืองแสงเป็นข้อบังคับภายใต้มาตรฐานความปลอดภัย IEC 60335-1
