BIFMA X5.1-2017 อุปกรณ์ทดสอบเฟอร์นิเจอร์ - เครื่องทดสอบเก้าอี้หมุน

เครื่องทดสอบการหมุนของเก้าอี้

การใช้งาน

การทดสอบนี้ใช้กับเก้าอี้ทุกชนิดที่มีเก้าอี้หมุน

วัตถุประสงค์ของการทดสอบ: เครื่องนี้ถูกออกแบบมาเพื่อประเมินความสามารถของเก้าอี้ในการทนต่อความเครียดและการสกัดที่เกิดจากการหมุนซ้อนซ้ํา

ปริมาตรเทคนิค

a) การวางพื้นที่บนแพลตฟอร์ม

- สามารถตั้งค่าการหมุนในทิศทางนาฬิกาและตรงข้ามทิศทางนาฬิกา

- ระยะการหมุน: 0-360 °

- กว้างสูงสุด: 100 มิลลิเมตร

-ทํางานโดยกล่องปนูเมติกที่มีผลการทํางานสองครั้ง

-ความเร็วหมุนที่ปรับได้ 5 ถึง 15 รอบ/นาที

b) แผนเคาน์เตอร์:

- พลังงานไฟฟ้า: แอนดอล์คแบบเฟสเดียว 220V.1KW

- ปุ่มเปิด/ปิด

-6 หลัก เครื่องนับอิเล็กทรอนิกส์ (EPC)

• EPC จะบันทึกทุกจังหวะของกระบอกสูงสุด 6 หลัก
• จะหยุดการทดสอบการดําเนินงานในการช็อตที่กําหนดไว้
• EPC จะแสดงจํานวนการกระแทกที่ประสบความสําเร็จในระหว่างการทดสอบ
• EPC ยังสามารถเก็บจํานวนของวงจรเมื่อการหยุดไฟฟ้าเกิดขึ้นและสามารถแสดงค่าอ่านจริงและยังคงนับเมื่อการทํางานต่อเนื่อง
• สัญญาณจะดําเนินการจนกว่าคอนเตอร์จะรีเซ็ต

c) ปิด- เพื่อป้องกันฐานของเก้าอี้จากการเลื่อน

หมายเหตุ: การหมุน 360 องศาหนึ่งครั้ง จะนับเป็นรอบหนึ่งครั้ง

i. การทดสอบแบบหมุนรอบ (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, ข้อ 8)

II. การทดสอบแบบหมุนหมุน (ANSI/BIFMA X5.9-2020 ข้อ 19)

III.การทดสอบหมุนและความทนทานของลูกหมุนและฐานเก้าอี้ (BS EN 1728:2012ข้อ 7.11 และ 7.13)

รายละเอียด
ตามมาตรฐานการทดสอบ: BIFMA X5.1-2002, การทดสอบที่ 9
1การใช้งาน: การทดสอบนี้ใช้กับเก้าอี้ทุกชนิดที่มีเก้าอี้หมุน

วัตถุประสงค์ของการทดสอบ: เครื่องนี้ถูกออกแบบมาเพื่อประเมินความสามารถของเก้าอี้ในการทนต่อความเครียดและการสกัดที่เกิดจากการหมุนซ้อนซ้ํา

เครื่องจักรกล

มาตรฐาน
DIN 4551, EN 1335, NEN 1812, BIFMA X51, BSI/BS 5459, EN 581-2

รายละเอียด คุณหมอ BIFMA X5.1-2017 หมุน การทดสอบ

ขั้นตอนการทดสอบเก้าอี้

• เก้าอี้ต้องถูกขังไว้บนพื้นที่นั่ง หรือพื้นที่นั่งต้องถูกขังไว้จากการหมุน
• หากเก้าอี้สามารถปรับได้ ปรับให้เป็นตําแหน่งที่นั่งสูงสุด ปรับเครื่องมือปรับอื่นๆ ให้เป็นสภาพการใช้งานปกติ
• ภาระขนาด 122 kg (270 lb) จะถูกวางบนที่นั่งดังนั้นศูนย์กลางของภาระคือ 51 ถึง 64 mm (2 ถึง 2.5 นิ้ว) ต่อหน้าเส้นกลางของแกนหมุน ดังที่แสดงในรูป 1
• อุปกรณ์หมุนจักรยานต้องปรับให้หมุนตามที่น้อยกว่าจากข้อต่อไปนี้: ระยะหมุนที่สามารถหมุนได้ หรือ 360 องศา ± 10 องศา หากระยะหมุนที่สามารถหมุนได้ต่ํากว่า 360 องศาการหมุนของเครื่องทดสอบต้องปรับให้กลไกหมุนสัมผัส แต่ไม่ยกเว้นเครื่องหยุดการหมุนสามารถเป็นทั้งสองทิศทางหรือทางเดียว
• สําหรับเก้าอี้ที่หมุน 360 องศา วงจรคือการหมุนเต็มครั้ง สําหรับเก้าอี้ที่หมุนน้อยกว่า 360 องศา วงจรคือการหมุนจากจุดหยุดหนึ่งไปยังจุดหยุดอื่น
• ที่นั่งหรือแพลตฟอร์มจะหมุนเป็นเวลา 60,000 จันทร์ ในอัตราระหว่าง 5 และ 15 รอบต่อนาที
• หากความสูงของเก้าอี้สามารถปรับได้ กําหนดความสูงให้อยู่ในตําแหน่งต่ําสุด
• สําหรับเก้าอี้ทั้งหมด การทดสอบจะดําเนินต่อไปอีก 60,000 วงจร เพื่อรวม 120,000 วงจร

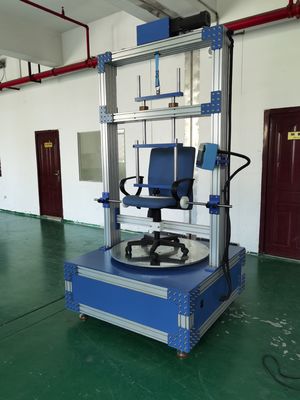

ภาพทดสอบ:
