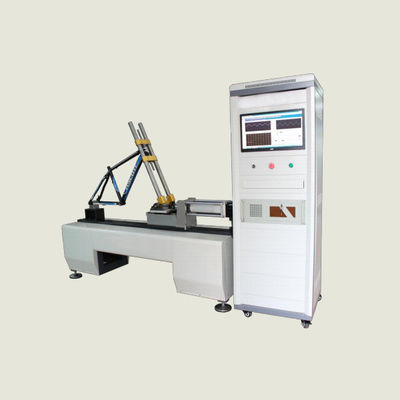

เครื่องทดสอบความล้าแบบไดนามิกของเฟรมจักรยานแนวตั้งและแนวนอน
รายละเอียดสินค้า
| ความถี่สูงสุดของเครื่อง: | การควบคุมอัตโนมัติด้วยคอมพิวเตอร์ การกระจัด แรง เวลา และวิธีการควบคุมอื่นๆ | ความจุของเซ็นเซอร์: | เซนเซอร์ชนิดแผ่นดิสก์ 5000N*1 ชิ้น |
|---|---|---|---|
| โหลดความละเอียดขององค์ประกอบ: | 1/10000 | กระบอกไฟฟ้า: | การควบคุมเซอร์โวกระบอกไฟฟ้า |
| จังหวะการเคลื่อนที่: | 150 มม. (± 75 มม.) | จำนวนการทดสอบ: | 0-999999 ตั้งค่าได้ตามอำเภอใจ |
| วิธีควบคุม: | บังคับการควบคุมวงปิดอย่างเต็มที่ | ซอฟต์แวร์ควบคุม: | ซอฟต์แวร์พิเศษที่พัฒนาขึ้นเอง |
| วิธีการแสดงผล: | การควบคุมและตรวจสอบคอมพิวเตอร์ | การได้มาซึ่งข้อมูล: | บัตรซื้อความเร็วสูง |
| ความถี่ในการรับแรง: | >200KHz | รูปคลื่นบังคับ: | คลื่นไซน์ |
| หยุดอัตโนมัติ: | หยุดอัตโนมัติเมื่อแรงไม่ถึงการตั้งค่า หยุดอัตโนมัติเมื่อชิ้นทดสอบเสียหาย | รูปแบบการพิมพ์รายงาน: | บันทึกผลการทดสอบด้วยตนเองเพื่อทำรายงาน |
| ฟิกซ์เจอร์ทดสอบ: | 1 ชุด | น้ําหนัก: | 400กก |
| พลังงานไฟฟ้า: | AC220V,15A | ขนาด: | แท่นทดสอบ:2400*820*900มม |
| เน้น: | เครื่องทดสอบความล้าไดนามิกไซน์เวฟ เครื่องทดสอบความล้าไดนามิกแนวนอน,Horizontal Dynamic Fatigue Tester |
||
คําอธิบายสินค้า
เครื่องทดสอบความล้าแนวตั้งและแนวนอนของจักรยาน เครื่องทดสอบความล้าแบบไดนามิกในแนวนอนของเฟรมจักรยาน
เครื่องทดสอบความล้าแบบไดนามิกในแนวนอนของเฟรมจักรยาน
การประยุกต์ใช้เครื่องทดสอบความล้าแบบไดนามิกในแนวนอนของเฟรมจักรยาน
เครื่องนี้สำหรับเฟรมจักรยานเพื่อทำการทดสอบความล้าสามารถทดสอบความล้าของเฟรมจักรยานถีบจักรยานไฟฟ้า EN 15194, ISO4210-6.4.4 เฟรมทุกรูปแบบของข้อกำหนดการทดสอบนี้
หลักการทดสอบ
ตามมาตรฐาน: EN 15194 รถจักรยานไฟฟ้า, ISO4210, EN14781 Roadster, EN14766 จักรยานเสือภูเขา, EN14764 รถซิตี้คาร์ออกแบบโดย CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS มาตรฐานการทดสอบเก้าประเทศ
วิธีทดสอบ
1 ติดตั้งเฟรมบนเครื่องทดสอบตามวิธีมาตรฐาน และตำแหน่งของส้อมสามารถปรับได้ด้วยตนเองเพื่อให้พอดีกับขนาดของเฟรม
2 ยึดตัวขับและส้อมบนเพลาลูกกลิ้ง และยึดตะขอหลังที่เพลาหลัง และล็อคบล็อกยึดเพลาหลัง
3 ประกอบชุดประกอบฟิกซ์เจอร์โหลดแรงในแนวดิ่งของเฟรมเข้ากับเครื่องทดสอบตามวิธีมาตรฐาน ความสูงของคานโหลดสามารถปรับได้ด้วยตนเองเพื่อให้เหมาะกับความสูงของเฟรม
4.ตั้งค่าแรงทดสอบและจำนวนครั้งที่จำเป็นสำหรับการทดสอบบนคอมพิวเตอร์
5. ปรับการเสียรูปสูงสุดของเฟรมที่อนุญาต เครื่องจะหยุดการทดสอบโดยอัตโนมัติหลังจากเกินการเสียรูปบางส่วน
6.เริ่มโปรแกรมการทดสอบเพื่อเริ่มการทดสอบ การทดสอบถึงจำนวนครั้งที่กำหนดหรือความเสียหายของชิ้นทดสอบ หยุดการทดสอบโดยอัตโนมัติและเก็บผลการทดสอบไว้
กรอบการทดสอบความล้าในแนวนอนและค่าแรง
| ประเภทของจักรยาน | จักรยานเมือง | จักรยานเด็ก | จักรยานเสือภูเขา | แข่งรถ |
|
ค่ากำลังไปข้างหน้า เอฟ/เอ็น |
450 | 450 | 1200 | 600 |
| ค่าแรงย้อนกลับ F/N | 450 | 450 | 600 | 600 |
| รอบระยะเวลาการทดสอบ | 100,000 | 100,000 | 50000 | 100,000 |
พารามิเตอร์ทางเทคนิค
| ความถี่สูงสุดของเครื่อง | 5Hz |
| ความจุของเซ็นเซอร์ | เซนเซอร์ชนิดแผ่นดิสก์ 5000N*1 ชิ้น |
| โหลดความละเอียดขององค์ประกอบ | 1/10000 |
| กระบอกไฟฟ้า | การควบคุมเซอร์โวกระบอกไฟฟ้า |
| จังหวะการเคลื่อนที่ | 150 มม. (± 75 มม.) |
| จำนวนการทดสอบ | 0-999999 ตั้งค่าได้ตามอำเภอใจ |
| วิธีการควบคุม | บังคับการควบคุมวงปิดอย่างเต็มที่ |
| ความถี่สูงสุดของเครื่อง | การควบคุมอัตโนมัติด้วยคอมพิวเตอร์ การกระจัด แรง เวลา และวิธีการควบคุมอื่นๆ |
| ซอฟต์แวร์ควบคุม | ซอฟต์แวร์พิเศษที่พัฒนาขึ้นเอง |
| วิธีการแสดงผล | การควบคุมและตรวจสอบคอมพิวเตอร์ |
| การได้มาของข้อมูล | บัตรซื้อความเร็วสูง |
| ความถี่ในการรับแรง | >200KHz |
| รูปคลื่นบังคับ | คลื่นไซน์ |
| หยุดอัตโนมัติ | หยุดอัตโนมัติเมื่อแรงไม่ถึงการตั้งค่า หยุดอัตโนมัติเมื่อชิ้นทดสอบเสียหาย |
| รูปแบบการพิมพ์รายงาน | บันทึกผลการทดสอบด้วยตนเองเพื่อทำรายงาน |
|
ฟิกซ์เจอร์ทดสอบ |
1 ชุด |
|
น้ำหนัก |
400KG |
|
แหล่งจ่ายไฟ |
AC220V,15A |
|
มิติ |
แท่นทดสอบ:2400*820*900มม ตู้ควบคุม: 600 * 600 * 1830 มม. (L * W * H) |
คำอธิบายฟังก์ชันออนไลน์ของคอมพิวเตอร์
1. ตัวควบคุมการแปลงสัญญาณ
(1) โหลดเซ็นเซอร์
(2) ตัวรวบรวมการแปลงสัญญาณ
ฟังก์ชันพื้นฐานดำเนินการโปรแกรมทดสอบท่ออานเพื่อรับข้อมูลต่อไปนี้
(1) แรงตามเวลาจริงเทียบกับเส้นโค้งเวลา
(2) ความถี่เรียลไทม์เทียบกับเส้นโค้งเวลา
(3) ค่าสูงสุดของแรงดึง
(4) ค่าการแตกหักตามเวลาจริง
(5) การเปรียบเทียบกราฟ
(6) ส่วนเบี่ยงเบนมาตรฐาน
