จักรยานจักรยานเฟรมส้อมหน้าสั่นสะเทือนบ่อยเครื่องทดสอบความทนทานมัลติฟังก์ชั่น

สถานที่กำเนิด จีน
ชื่อแบรนด์ SKYLINE
ได้รับการรับรอง CE , Calibration Certificate
หมายเลขรุ่น SL-BT88
จำนวนสั่งซื้อขั้นต่ำ 1 หน่วย
ราคา negotiated
รายละเอียดการบรรจุ กล่องพลายเวย์
เงื่อนไขการชำระเงิน L/C, D/P, T/T, Western Union,
สามารถในการผลิต 10 หน่วย / เดือน
รายละเอียดสินค้า
โหลดท่อนั่ง: ผู้ใหญ่ รถเข็นเด็ก 70Kg รถเข็นเด็ก 30Kg ความสูงของเฟรมตก: 200-300มม
ระบบควบคุม: คอนโทรลไฟฟ้า สเกลวัดความสูง: สามารถปรับได้ตามความสูงของเครื่องหมายศูนย์รวมชิ้นทดสอบ
อุปกรณ์เคลื่อนย้ายขีด จำกัด บนและล่าง: สวิตช์ป้องกันขีด จำกัด บนและล่างและตำแหน่ง ทริกเกอร์ตก: อุปกรณ์คลัตช์แม่เหล็กไฟฟ้า
ขนาด: 2000*700*1750 มม. (กว้าง*ลึก*สูง) น้ําหนัก: ประมาณ 160KG
พลังงานไฟฟ้า: AC220V,15A
เน้น:

เครื่องทดสอบความทนทานต่อการสั่นสะเทือนบ่อยครั้ง

,

เครื่องทดสอบแรงกระแทกแบบผสม

,

เครื่องทดสอบแรงกระแทกแบบผสมของส้อม

คําอธิบายสินค้า

เครื่องทดสอบแรงกระแทกของเฟรมจักรยานแบบผสมเครื่องทดสอบจักรยานเครื่องทดสอบความทนทานของเฟรมจักรยานด้านหน้าส้อม

เครื่องทดสอบแรงกระแทกมัลติฟังก์ชั่นสำหรับจักรยาน SL-BT87

การประยุกต์ใช้เครื่องทดสอบแรงกระแทกมัลติฟังก์ชั่นของจักรยาน

เครื่องนี้ใช้เพื่อจำลองผลกระทบต่อเฟรมและตะเกียบเมื่อล้อหน้าลอยออกจากพื้น เมื่อถูกชน หรือเมื่อได้รับแรงสั่นสะเทือน


หลักการทดสอบ

กรอบทุกประเภทตามมาตรฐาน ISO 4210-6.4.2, GB3565 และ GB17761



วิธีทดสอบ

1. เลือกเพลาที่เหมาะสมเพื่อยึดลูกกลิ้งน้ำหนักเบาที่มีน้ำหนักน้อยกว่าหรือเท่ากับ 1 กิโลกรัมเข้ากับตะเกียบหน้าและตะเกียบหลังของเฟรมกับโต๊ะทดสอบ2. ปรับตำแหน่งด้านหน้าและด้านหลังของสว่านเหล็กเพื่อให้ศูนย์กลางของลูกกลิ้งอยู่เหนือตำแหน่งโดยตรงเมื่อสว่านตกลง3. ยึดตุ้มน้ำหนักมาตรฐานเข้ากับตำแหน่งต่างๆ ของโครงตามมาตรฐาน

4. เปิดสวิตช์ไฟแบบหล่นเพื่อจ่ายไฟให้กับโซลินอยด์แบบหล่นและติดตั้งลูกกลิ้งน้ำหนักเบาเข้ากับโซลินอยด์5. ปรับวงล้อมือเหนือสว่านเหล็กเพื่อให้ศูนย์กลางของลูกกลิ้งเลื่อนไปที่ตำแหน่งดร็อป (ความสูงของดรอปจะแสดงด้วยสเกล)6. กดปุ่มเลื่อนและชุดประกอบเฟรมจะเคลื่อนที่ตกอย่างอิสระเพื่อกระแทก เสร็จสิ้นการทดสอบแรก (ทดสอบซ้ำ 2 ครั้ง)

7. หลังจากการทดสอบเสร็จสิ้น ให้ตรวจสอบว่ามีการแตกร้าวและการเสียรูปของชุดประกอบหรือไม่ และตัดสินว่าผ่านเกณฑ์มาตรฐานหรือไม่



การกระจายน้ำหนักและความสูงขณะลงจอดที่ท่อหลักอาน ท่อหน้า และแกนกลาง

ประเภทของจักรยาน จักรยานเมือง จักรยานเด็ก จักรยานเสือภูเขา แข่งรถ
วัตถุหนัก 1 ท่ออาน M1 KG 50 40 30 30
วัตถุหนัก 2 ท่อหน้า M2 KG 10 10 10 10
วัตถุหนัก 3 แกนกลาง M3 กก 30 20 50 50
ความสูงของการลงจอด มม 200 200 300 200




พารามิเตอร์ทางเทคนิค

โหลดท่อนั่ง ผู้ใหญ่ รถเข็นเด็ก 70Kg รถเข็นเด็ก 30Kg
ความสูงของเฟรมตก 200-300มม
โหมดควบคุม ควบคุมด้วยไฟฟ้า
สเกลวัดความสูง สามารถปรับได้ตามความสูงของเครื่องหมายศูนย์รวมชิ้นทดสอบ
อุปกรณ์เคลื่อนย้ายขีด จำกัด บนและล่าง สวิตช์ป้องกันขีด จำกัด บนและล่างและตำแหน่ง
ทริกเกอร์ตก อุปกรณ์คลัตช์แม่เหล็กไฟฟ้า
มิติ 2000*700*1750 มม. (กว้าง*ลึก*สูง)
น้ำหนัก ประมาณ 160KG
แหล่งจ่ายไฟ AC220V,15A

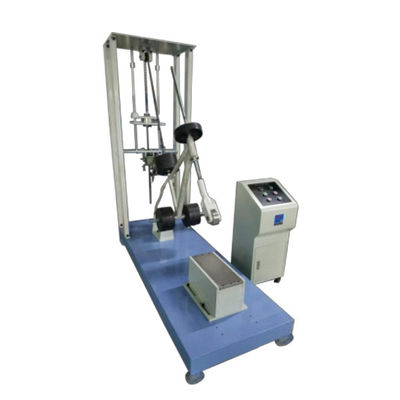

ไดอะแกรมและรูปภาพของอุปกรณ์

จักรยานจักรยานเฟรมส้อมหน้าสั่นสะเทือนบ่อยเครื่องทดสอบความทนทานมัลติฟังก์ชั่น
