จักรยาน / จักรยาน Fork Bending Fatigue Backward Impact Tester EN Standard

สถานที่กำเนิด จีน
ชื่อแบรนด์ SKYLINE
ได้รับการรับรอง CE , Calibration Certificate
หมายเลขรุ่น SL-BT97
จำนวนสั่งซื้อขั้นต่ำ 1 หน่วย
ราคา negotiated
รายละเอียดการบรรจุ กล่องพลายเวย์
เงื่อนไขการชำระเงิน L/C, D/P, T/T, Western Union,
สามารถในการผลิต 10 หน่วย / เดือน
รายละเอียดสินค้า
น้ําหนัก: 160KG พลังงานไฟฟ้า: AC220V,15A
ขนาด: แท่นทดสอบ:1950*450*900mm ความล้าของเฟรม: 1 ชุด
ความถี่สูงสุดของเครื่อง: การควบคุมอัตโนมัติด้วยคอมพิวเตอร์ การกระจัด แรง เวลา และวิธีการควบคุมอื่นๆ ความจุของเซ็นเซอร์: เซนเซอร์ชนิดแผ่นดิสก์ 5000N*1 ชิ้น
โหลดความละเอียดขององค์ประกอบ: 1/10000 กระบอกไฟฟ้า: การควบคุมเซอร์โวกระบอกไฟฟ้า
จังหวะการเคลื่อนที่: 150 มม. (± 75 มม.) จำนวนการทดสอบ: 0-999999 ตั้งค่าได้ตามอำเภอใจ
วิธีควบคุม: บังคับการควบคุมวงปิดอย่างเต็มที่ ซอฟต์แวร์ควบคุม: ซอฟต์แวร์พิเศษที่พัฒนาขึ้นเอง
วิธีการแสดงผล: การควบคุมและตรวจสอบคอมพิวเตอร์ การได้มาซึ่งข้อมูล: บัตรซื้อความเร็วสูง
ความถี่ในการรับแรง: >200KHz รูปคลื่นบังคับ: คลื่นไซน์
หยุดอัตโนมัติ: หยุดอัตโนมัติเมื่อแรงไม่ถึงการตั้งค่า หยุดอัตโนมัติเมื่อชิ้นทดสอบเสียหาย รูปแบบการพิมพ์รายงาน: บันทึกผลการทดสอบด้วยตนเองเพื่อทำรายงาน
เน้น:

เครื่องทดสอบความล้าของส้อมจักรยาน เครื่องทดสอบความล้าของส้อมจักรยาน

,

Bicycle Fork Bending Fatigue Tester

คําอธิบายสินค้า

เครื่องทดสอบความล้าดัดโค้งของจักรยาน / จักรยานและเครื่องทดสอบแรงกระแทกย้อนกลับ

EN Standard จักรยาน/จักรยาน Fork Bending Fatigue Tester และ Backward Impact Tester



หลักการทดสอบ



โหลดไดนามิกแบบวนสลับเต็มรูปแบบ Fo ในระนาบของล้อและตั้งฉากกับแกนของตัวยกโช้ค ถูกนำไปใช้กับอุปกรณ์รับน้ำหนักที่หมุนบนเดือยของข้อต่อโช้ครอบการทดสอบคือ 100,000 รอบ และค่าแรงทดสอบแสดงในตารางที่ 9 ความถี่ทดสอบสูงสุดอธิบายไว้ใน ISO 4210- 3:2014, 4.5

หากระยะกระจัดสูงสุด ณ จุดใช้งานเกิน 20% สำหรับโช้คแข็ง (40% สำหรับโช้คอัพ) การทดสอบจะสิ้นสุดลง(ดู ISO 4210- 3:2014, 4.6)

หลังจากการรัน 100,000 ครั้ง ให้หยุดการทดสอบและตรวจสอบตัวอย่างอย่างระมัดระวังเพื่อหารอยร้าวหากพบรอยร้าว ให้ยุติการทดสอบ

หากหลังจากวิ่งครบ 100,000 ครั้ง ตัวอย่างไม่เคลื่อนที่ตามที่อธิบายไว้ข้างต้น และยิ่งไปกว่านั้น ไม่มีรอยแตกในตัวอย่าง ให้ดำเนินการทดสอบแรงกระแทกต่อไปตามที่อธิบายไว้ในข้อ 5.4.1 (ดูตารางที่ 7 สำหรับความสูงของการลงจอด)หลังจากที่ค้อนกระแทกมาวางบนลูกกลิ้งแล้ว ให้วัดการเสียรูปการเคลื่อนที่และตรวจสอบตัวอย่างอย่างระมัดระวังเพื่อหารอยร้าว

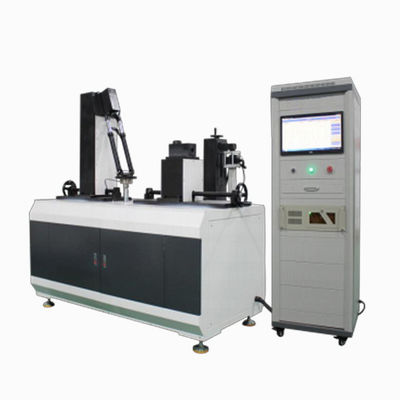

จักรยาน / จักรยาน Fork Bending Fatigue Backward Impact Tester EN Standard

1. อุปกรณ์รับแรงที่ติดตั้งบนเดือย

2. การรองรับแบบแข็งพร้อมชุดประกอบส้อม



ค่าแรงที่ใช้



ประเภทของจักรยาน จักรยานเมือง จักรยานเด็ก จักรยานเสือภูเขา แข่งรถ
ค่าบังคับ F/N ±450 ±450 ±650 ±620





พารามิเตอร์ทางเทคนิค



ความถี่สูงสุดของเครื่อง 0-5Hz
ความจุของเซ็นเซอร์ เซนเซอร์ชนิดแผ่นดิสก์ 5000N*1 ชิ้น
โหลดความละเอียดขององค์ประกอบ 1/10000
กระบอกไฟฟ้า การควบคุมเซอร์โวกระบอกไฟฟ้า
จังหวะการเคลื่อนที่ 150 มม. (± 75 มม.)
จำนวนการทดสอบ 0-999999 ตั้งค่าได้ตามอำเภอใจ
วิธีการควบคุม บังคับการควบคุมวงปิดอย่างเต็มที่
ความถี่สูงสุดของเครื่อง การควบคุมอัตโนมัติด้วยคอมพิวเตอร์ การกระจัด แรง เวลา และวิธีการควบคุมอื่นๆ
ซอฟต์แวร์ควบคุม ซอฟต์แวร์พิเศษที่พัฒนาขึ้นเอง
วิธีการแสดงผล การควบคุมและตรวจสอบคอมพิวเตอร์
การได้มาของข้อมูล บัตรซื้อความเร็วสูง
ความถี่ในการรับแรง >200KHz
รูปคลื่นบังคับ คลื่นไซน์
หยุดอัตโนมัติ หยุดอัตโนมัติเมื่อแรงไม่ถึงการตั้งค่า หยุดอัตโนมัติเมื่อชิ้นทดสอบเสียหาย
รูปแบบการพิมพ์รายงาน บันทึกผลการทดสอบด้วยตนเองเพื่อทำรายงาน
ความล้าของเฟรม 1 ชุด
น้ำหนัก 160KG
แหล่งจ่ายไฟ AC220V,15A
มิติ แท่นทดสอบ:1950*450*900 มม. ตู้ควบคุม: 600*600*1830 มม. (L*W*H)
